Un metru SWR este folosit pentru a măsura Raportul de Undă Staționară (SWR), puterea reflectată înapoi către emițător de o impedanță neadaptată a antenei. Există multe variante ale acestor dispozitive în funcție de metoda de detecție SWR, precum cuplare direcțională, punte wheatstone, etc. Desigur, fiecare metodă are propriile avantaje și dezavantaje.
Am decis să construiesc unul bazat pe puntea wheatstone. Acesta nu va măsura efectiv VSWR, dar va indica atunci când antena este adaptată la 50 ohmi pentru o frecvență dată. Acest tip are câteva avantaje și dezavantaje:
Nu poate fi lăsat în circuitul antenei în timpul transmisiunilor regulate deoarece va atenua semnalul recepționat/transmis de aproximativ 4 ori sau -6dB, când antena este în rezonanță.

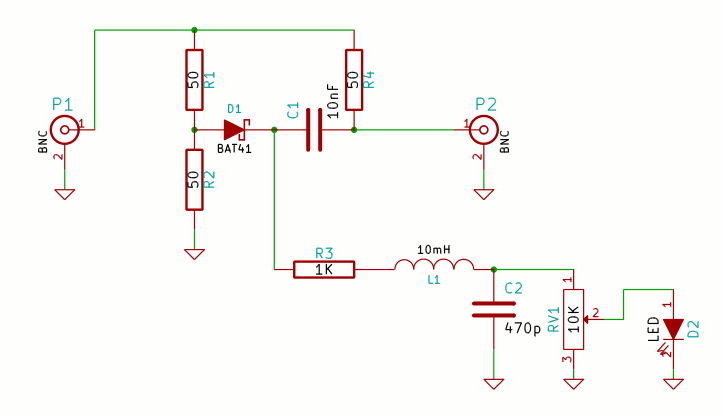

Intrarea este conectorul BNC din stânga și ieșirea este cel din dreapta. După cum se poate vedea, puntea wheatstone este formată din R1, R2, R4 și antena, un detector cu diodă format din D1 și C1, un filtru trece-jos format din R3, L1, C2, și indicatorul format din RV1 și LED-ul D2.
Când antena nu prezintă o valoare rezistivă de 50 ohmi pentru frecvența de intrare, puntea devine dezechilibrată și apare o tensiune între brațele acesteia, pe detector. Mai departe, curentul care trece prin detector va fi netezit de filtrul trece-jos și aplicat indicatorului LED. Sensibilitatea LED-ului este setată prin potențiometrul RV1.
Astfel, când LED-ul este stins, înseamnă următoarele:

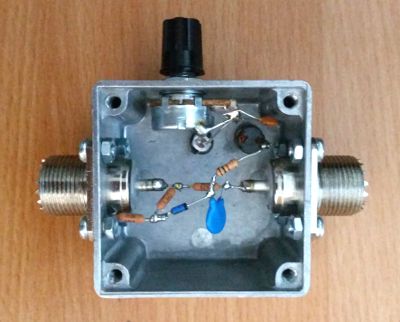

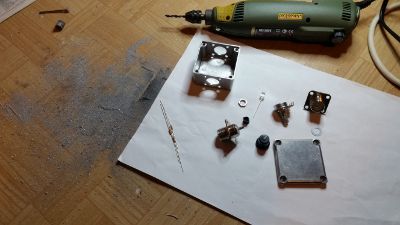

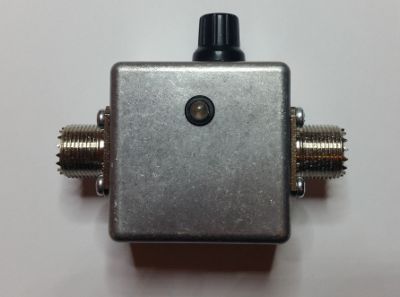

Am folosit conectori SO-239, o cutie mică de aluminiu și un LED ca indicator pentru a păstra totul mic și simplu. De asemenea, pentru operațiuni portabile, conectorii BNC pot înlocui acei SO-239 mari, iar un comutator SPDT poate fi util pentru a accelera deconectarea punții SWR din circuit, deoarece este foarte enervant să înfiletezi/defiletezi capacele conectorilor de fiecare dată când vrei să ajustezi antena.
Toate rezistențele de 50 ohmi trebuie să fie rezistențe de film metalic cu precizie de 1% și o putere mai mare de 1W. LED-ul este unul super luminos verde și nu am folosit nicio placă PCB.
Este foarte ușor de utilizat:
Acest videoclip demonstrează transferul de putere între un transceiver și o antenă folosind unele unelte precum puntea SWR Wheatstone și un aparat de măsurare a intensității EMF. Practic, când SWR-ul este minim, puterea maximă este transferată către sarcina fictivă sau antenă.

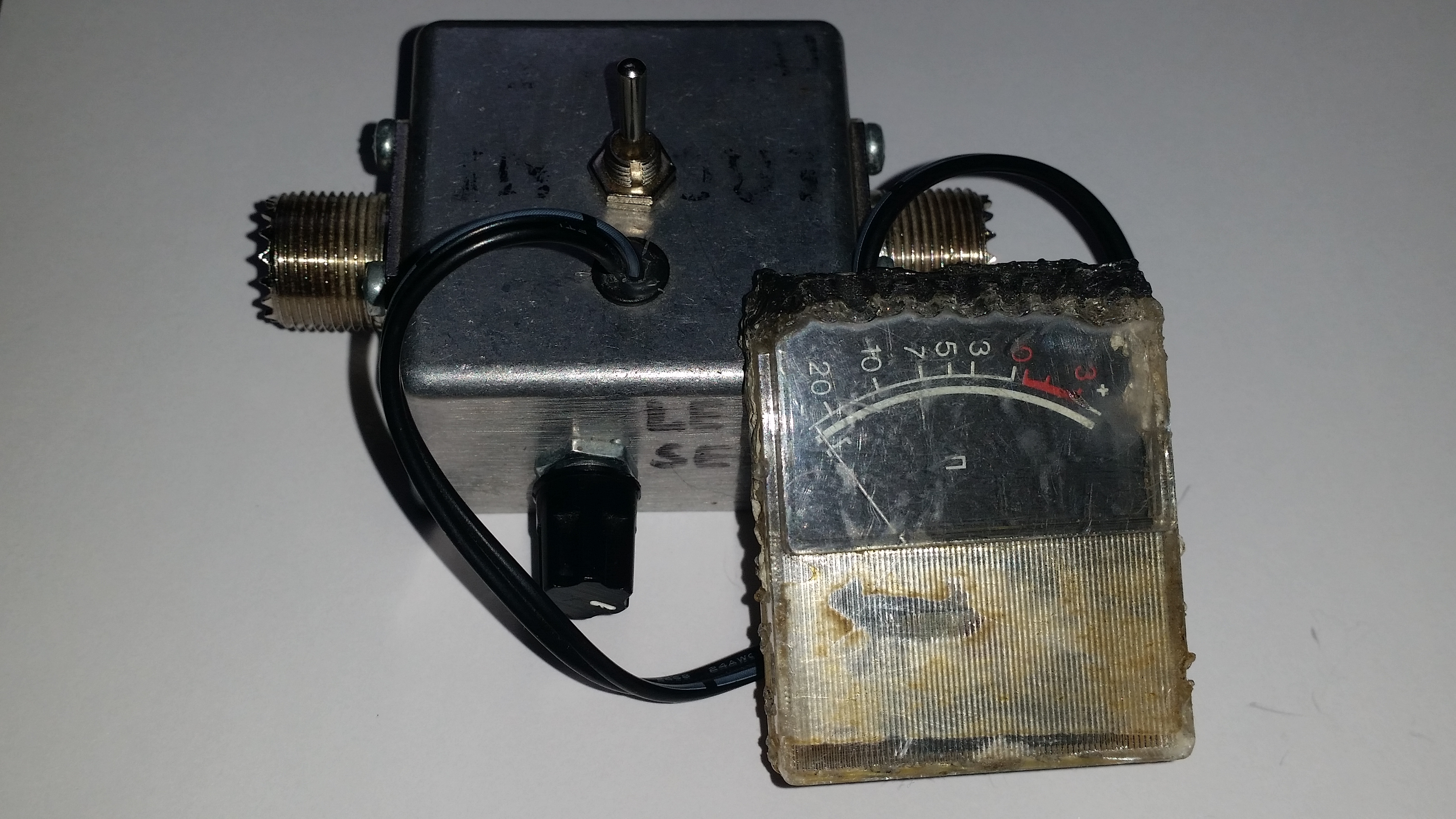

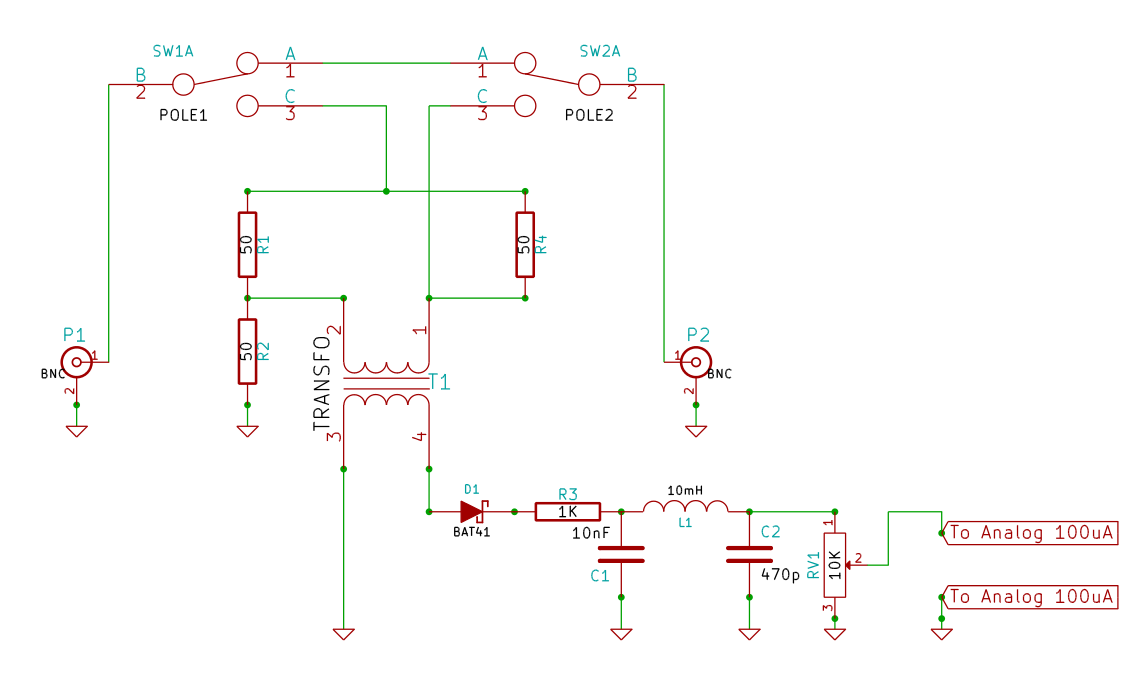

După ceva timp de utilizare a versiunii cu LED a acestei punți SWR, am dorit o indicație mai fină a punctului de minim. Prin urmare, LED-ul a fost înlocuit cu un indicator analogic și s-au făcut și alte modificări interne.
O altă problemă mare a acestui design este că trebuie să introduci și să scoți puntea din sistemul antenei. Acest lucru se poate realiza ușor cu un comutator DPDT, dar problema constă în faptul că poți uita să scoți puntea din circuitul antenei. Dacă uiți să faci asta și lucrezi în regim QRP, corespondentul tău s-ar putea să nu te audă, dar dacă lucrezi în QRO și uiți să scoți puntea, vei arde rezistențele în câteva secunde. Mi s-a întâmplat de multe ori să uit să scot puntea și de două ori a fost fatal.

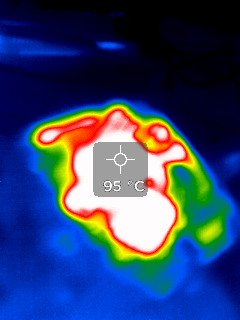

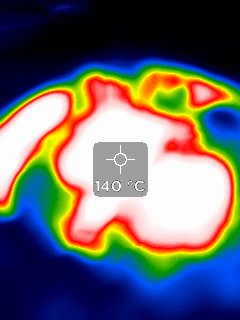

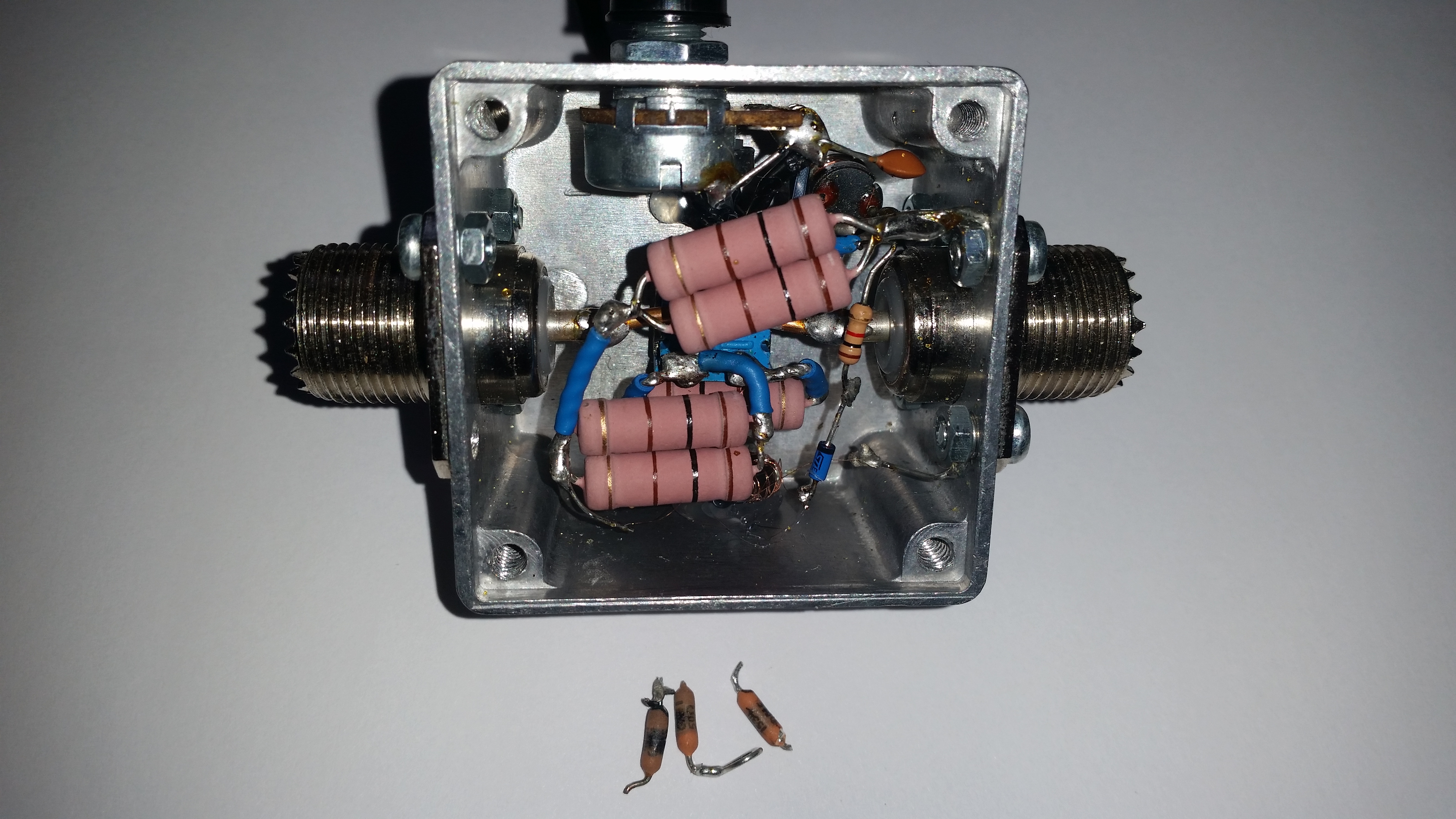

Aceste rezistențe de 1W au fost înlocuite cu 2x5W, astfel încât capacitatea de putere a crescut de la 4W la 40W maxim, dar practic... vezi imaginile termice.
![]() |
