Postat la - 28 mai 2017

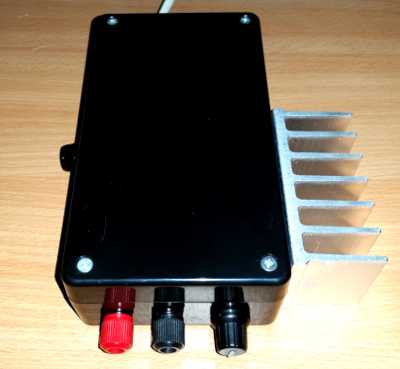

Sursă de Tensiune Liniară 1.3–15V 1.5A


Pentru că am vrut să înlocuiesc vechea mea sursă de alimentare voluminoasă, grea și proastă, am proiectat una nouă având în vedere următoarele:

Plănuiesc să o folosesc ca sursă generală de alimentare, pentru încărcarea acumulatorilor, alimentarea transceiverelor QRP etc. Din experiența mea, am constatat că sursele în comutație ieftine sunt foarte zgomotoase din punct de vedere RF, în special în spectrul HF, așadar pentru această sursă voi folosi un transformator de rețea de 50Hz. Un transformator toroidal a fost ales în locul unuia clasic E-I, datorită eficienței ridicate și raportului greutate/putere.

După o oră de căutări pe TME după componente și caracteristicile lor, în cele din urmă am găsit transformatorul potrivit: 18V 1.7A 32VA 480g.

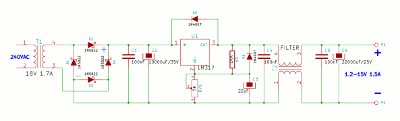

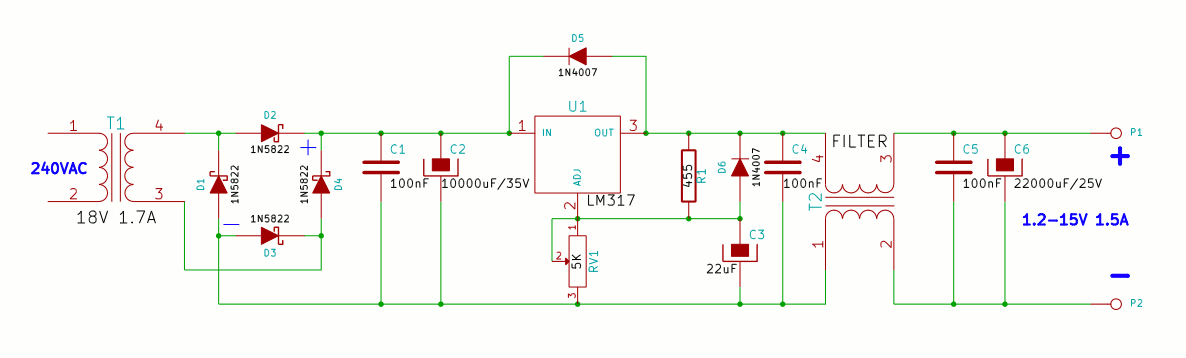

Schemă


Transformatorul are o tensiune inițială de aproximativ 19.5V RMS, așadar când este redresată, aceasta devine 19.5 * √(2) = 27.5V, deci trebuie acordată atenție primului condensator electrolitic în ceea ce privește tensiunea nominală — în cazul meu am folosit un 10000uF la 35V. Diodele de redresare sunt de tip schottky, cu cădere de tensiune mică, aproximativ 0.15V, 3A la 40V invers.

LM317 promite protecție la suprasarcină termică, limitare de curent, reducere bună a ondulațiilor, 1.5A, tensiune reglabilă. Așadar, s-a potrivit foarte bine cu proiectul meu. D5 și D6 oferă o cale de descărcare cu impedanță joasă pentru C4, C5, C6 și C3, protejând circuitul LM317. C3 este folosit pentru a reduce și mai mult ondulațiile. RV1 și R1 sunt necesare pentru reglarea tensiunii de ieșire. Conform fișei tehnice LM317, tensiunea de ieșire poate fi calculată cu formula:

Vo = Vref * (1 + RV1/R1) + (Iadj * R1)
unde,


Așadar, pentru un potențiometru de 5K pentru a obține 15V la ieșire, R1 trebuie să fie în jur de 450 ohmi. Înainte de a calcula R1, potențiometrul RV1 trebuie măsurat!! Deoarece RV1 poate să nu fie exact 5K ohmi, R1 poate fi un trimer pentru a regla exact tensiunea de ieșire fără a experimenta cu diverse valori. De asemenea, nu efectua măsurători fără condensatorii de filtrare C2, C6 deoarece tensiunea va fi mult mai mică decât te-ai aștepta!!

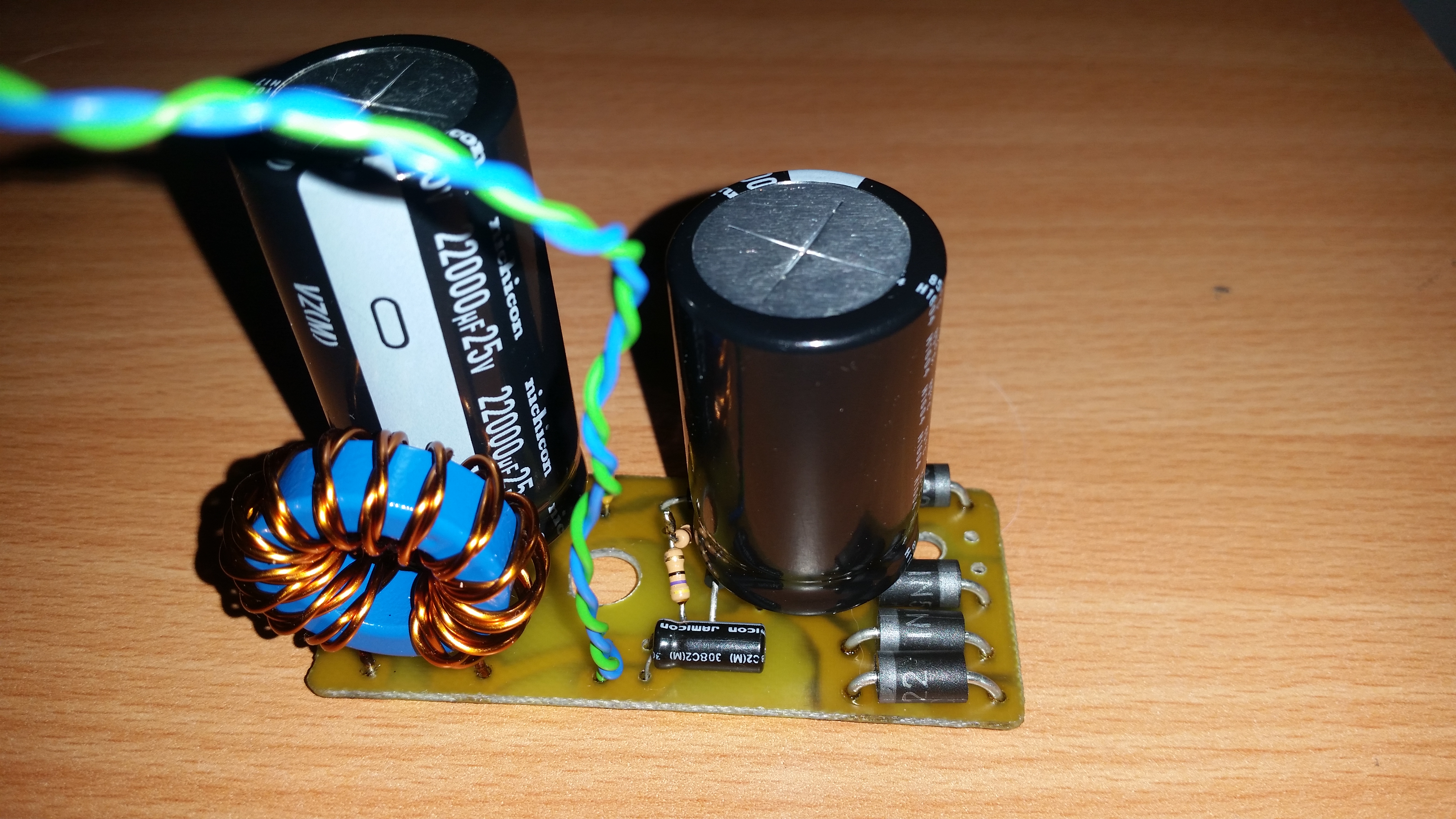

Filtrul este folosit pentru a anula zgomotul provenit din rețeaua principală, acționând ca un șoc de curent comun. Este format din două conductoare răsucite de 1mm diametru înfășurate pe un miez toroidal KEMET ESD-R-25D-8.

Ultimul condensator electrolitic de 22000uF/25V este folosit pentru a netezi suplimentar curentul. Am intenționat să folosesc un 22000uF și pentru C2, dar nu aveam unul cu tensiune nominală suficient de mare la acel moment, așa că am folosit un 10000uF/35V.

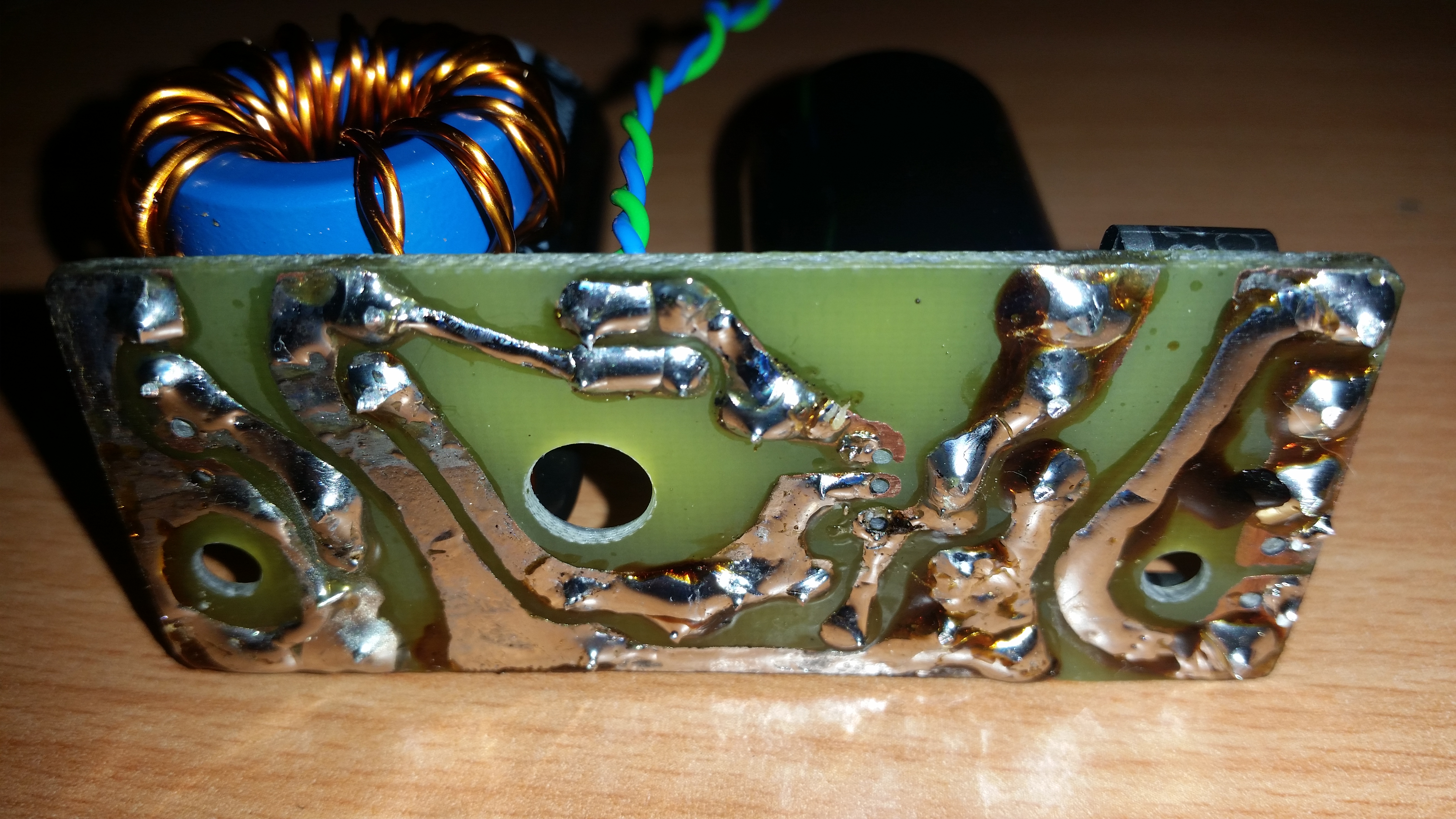

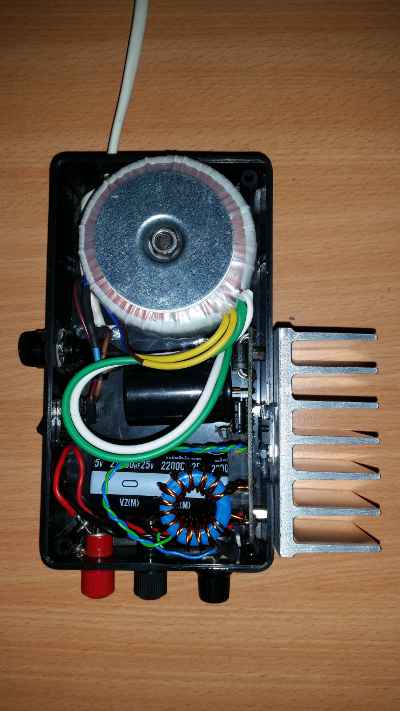

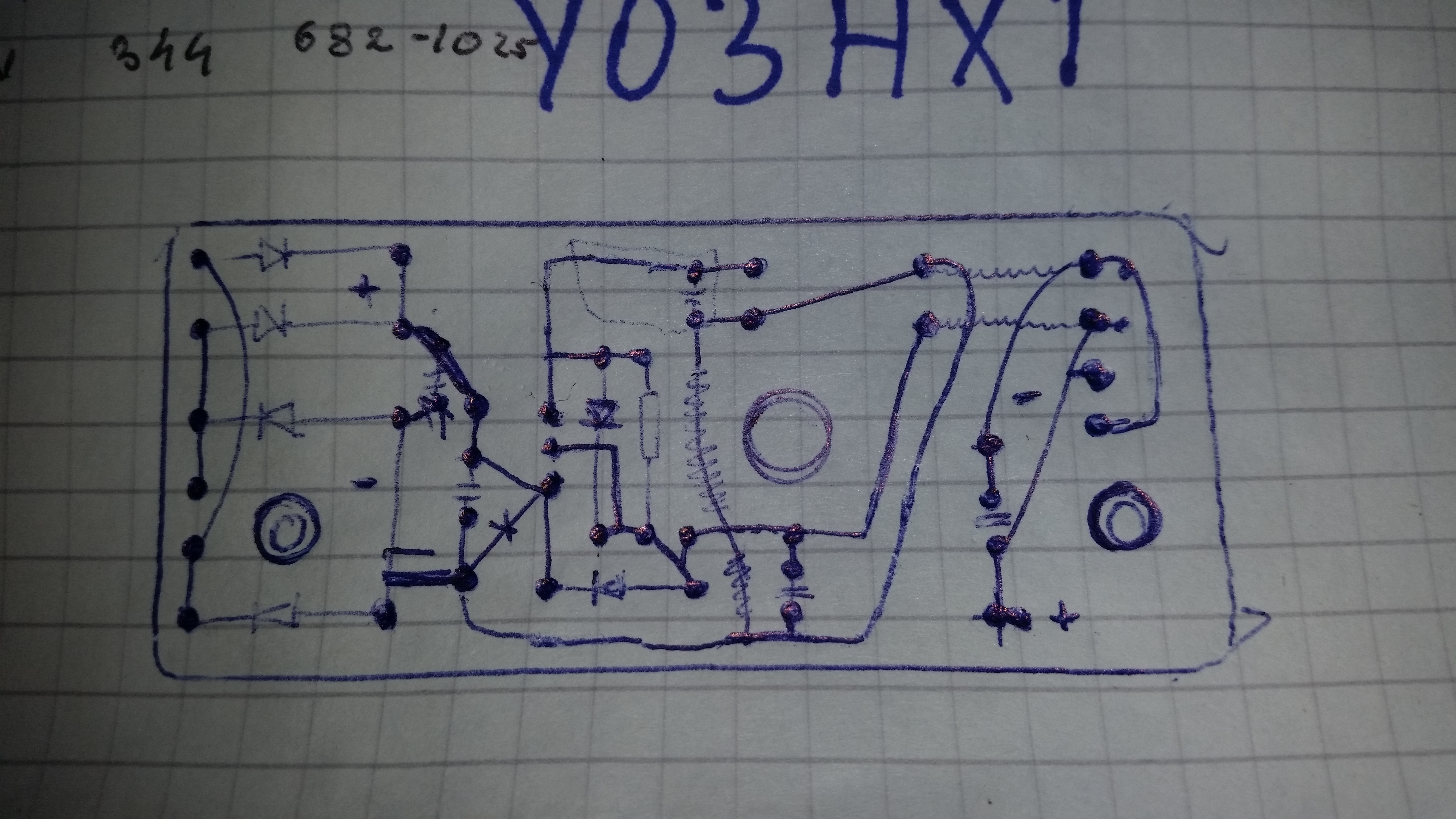

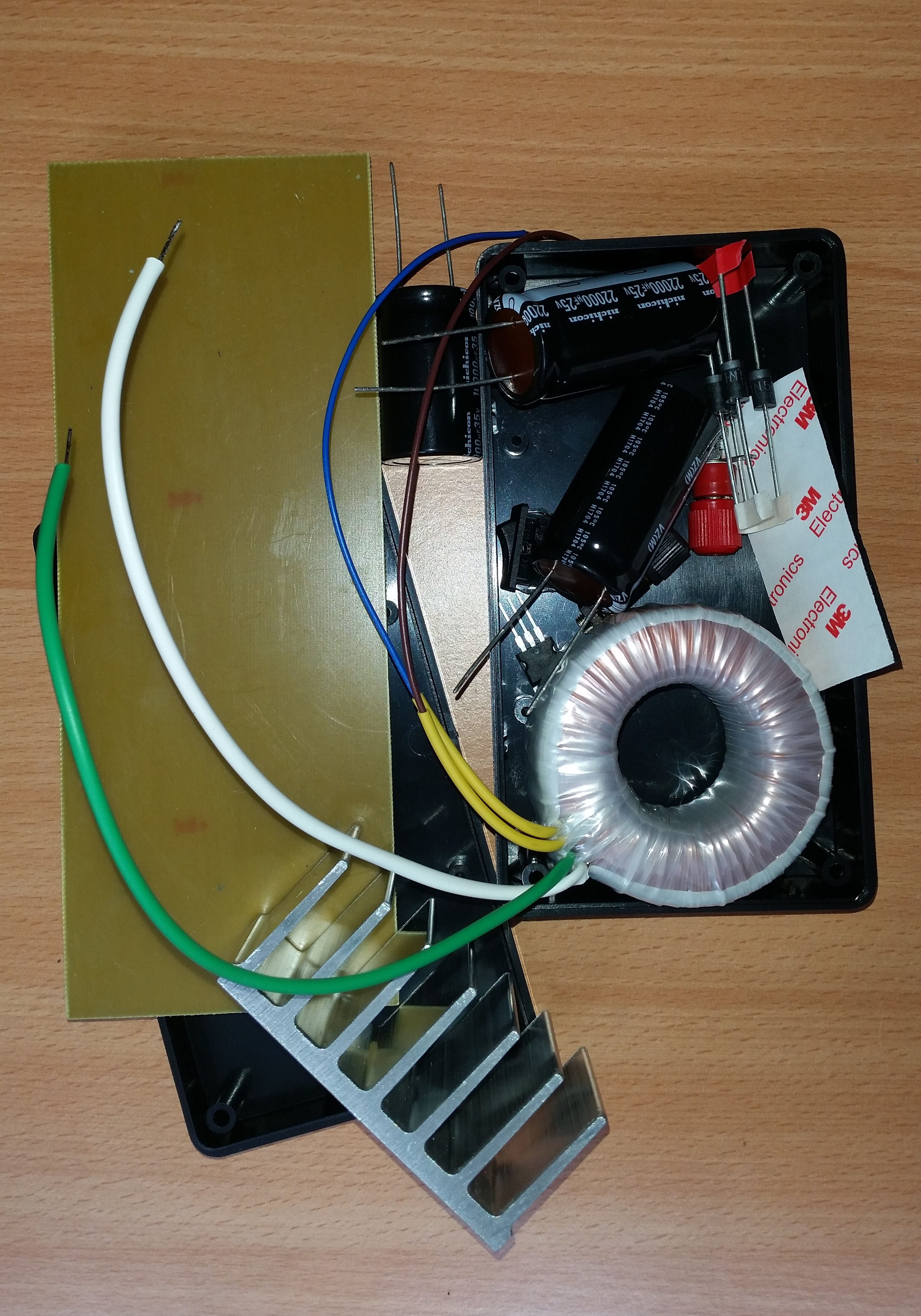

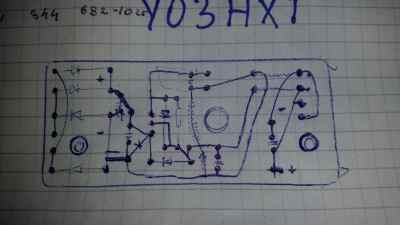

Detalii de Construcție

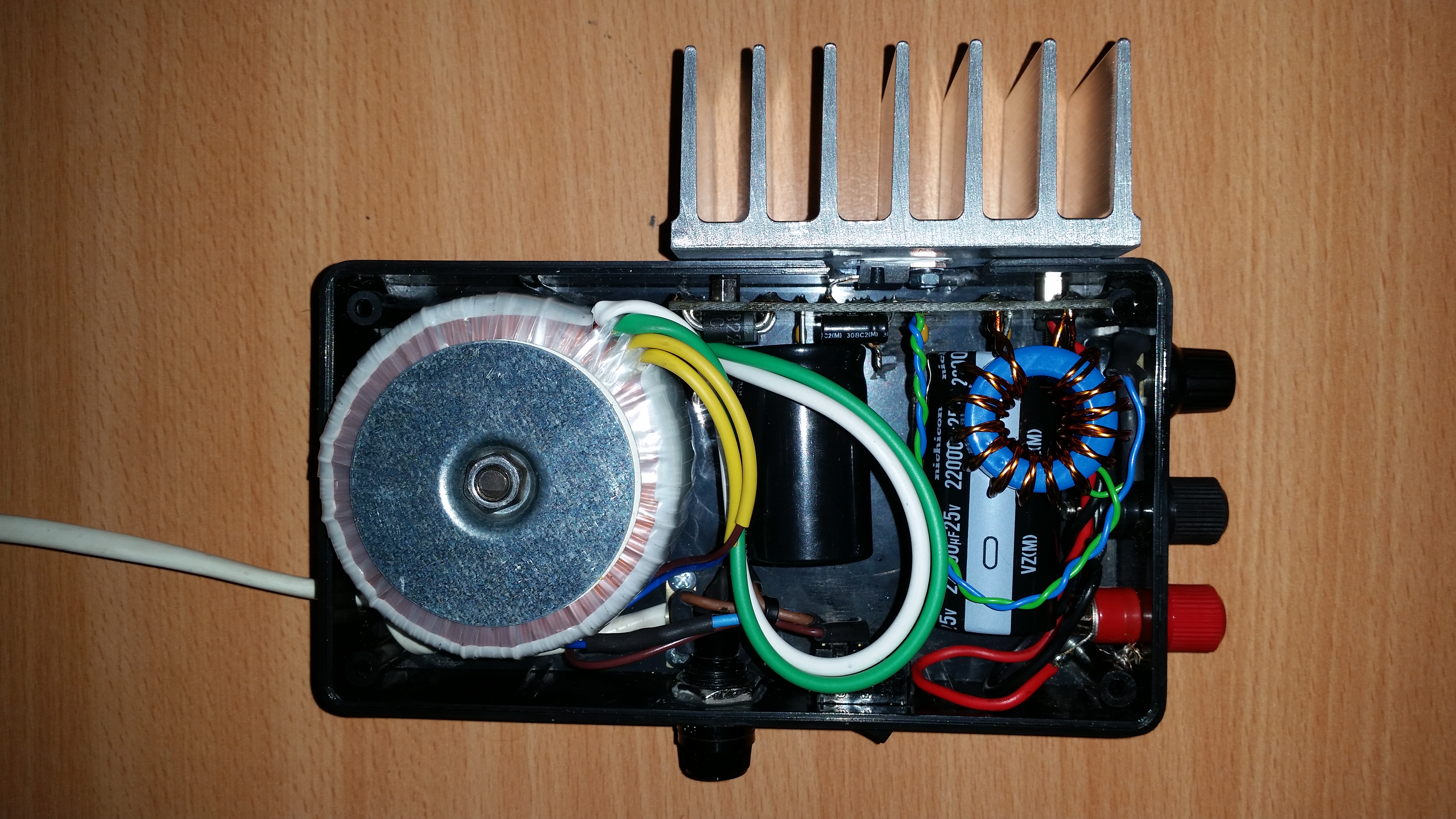

LM317 a fost izolat față de radiatorul de aluminiu.
Sursa este protejată de o siguranță temporizată, care nu este arătată în schemă. Valoarea ei se poate calcula folosind valoarea VA a transformatorului împărțită la 230V: 32VA / 240V = 0.133A, deci ținând cont și de eficiența transformatorului, valoarea siguranței ar trebui să fie în jur de 150–200mA.

Măsurători

Sursa de alimentare poate furniza tensiune reglabilă între 1.3V și 15.0V la maxim 1.5–2A. Tensiunea rămâne stabilă pentru perioade scurte (minute) la un consum de 1A, dar când este folosită pe durate mai lungi cu consum mare de curent, radiatorul se încinge la aprox. 60–70°C și tensiunea scade ușor cu aprox. 0.3V, ceea ce nu este o problemă.

Când alimentez transceiverul meu QRP de 5W pe 80m, nu introduce niciun brum sau zgomot, nici pe emisie, nici pe recepție, exact ce îmi doream.

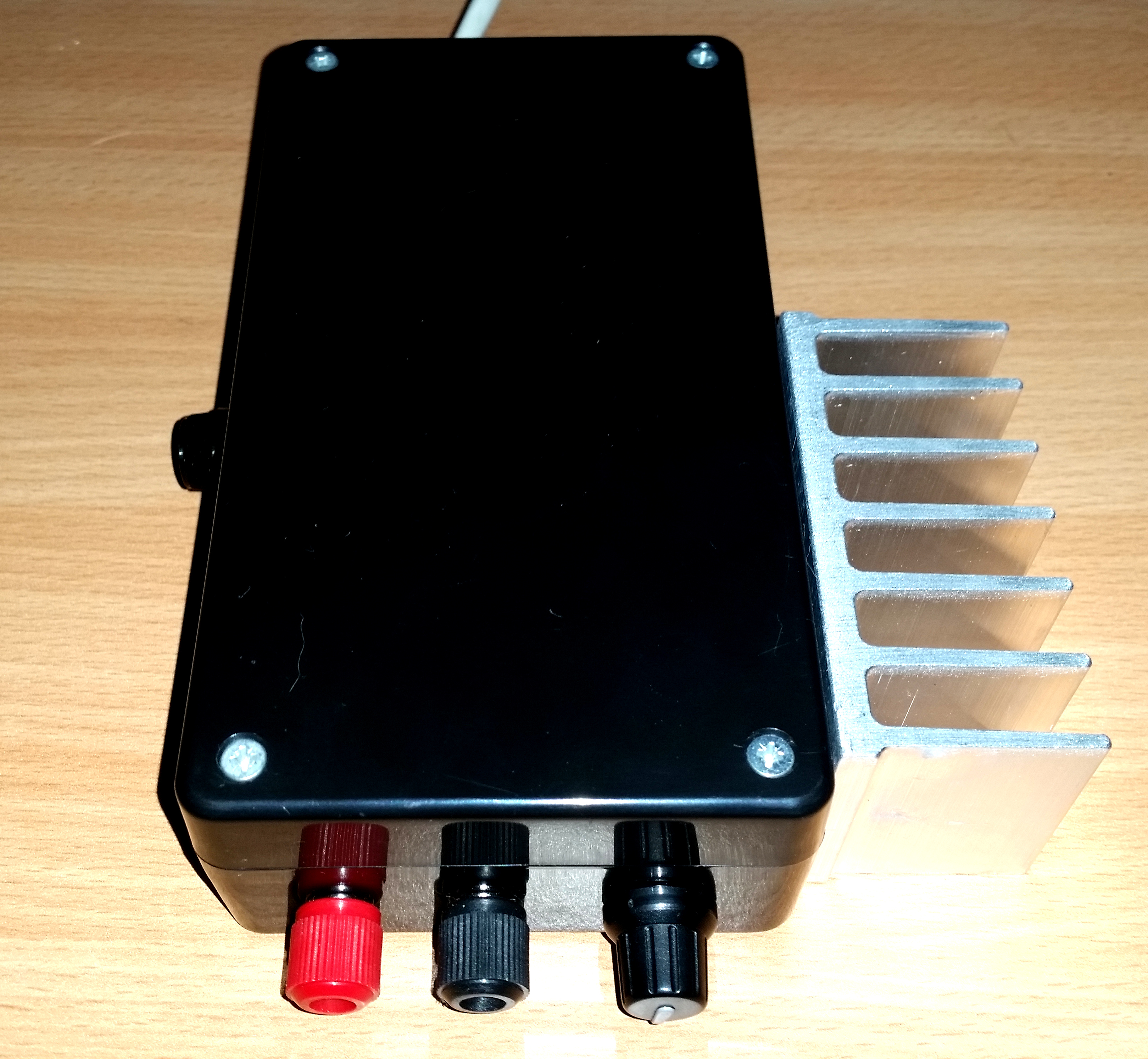

Are o greutate de aproximativ 1.04Kg.

Fișiere Kicad

power-supply-15V-1.5A

73 de YO3BN
