Postat la - 3 ianuarie 2018

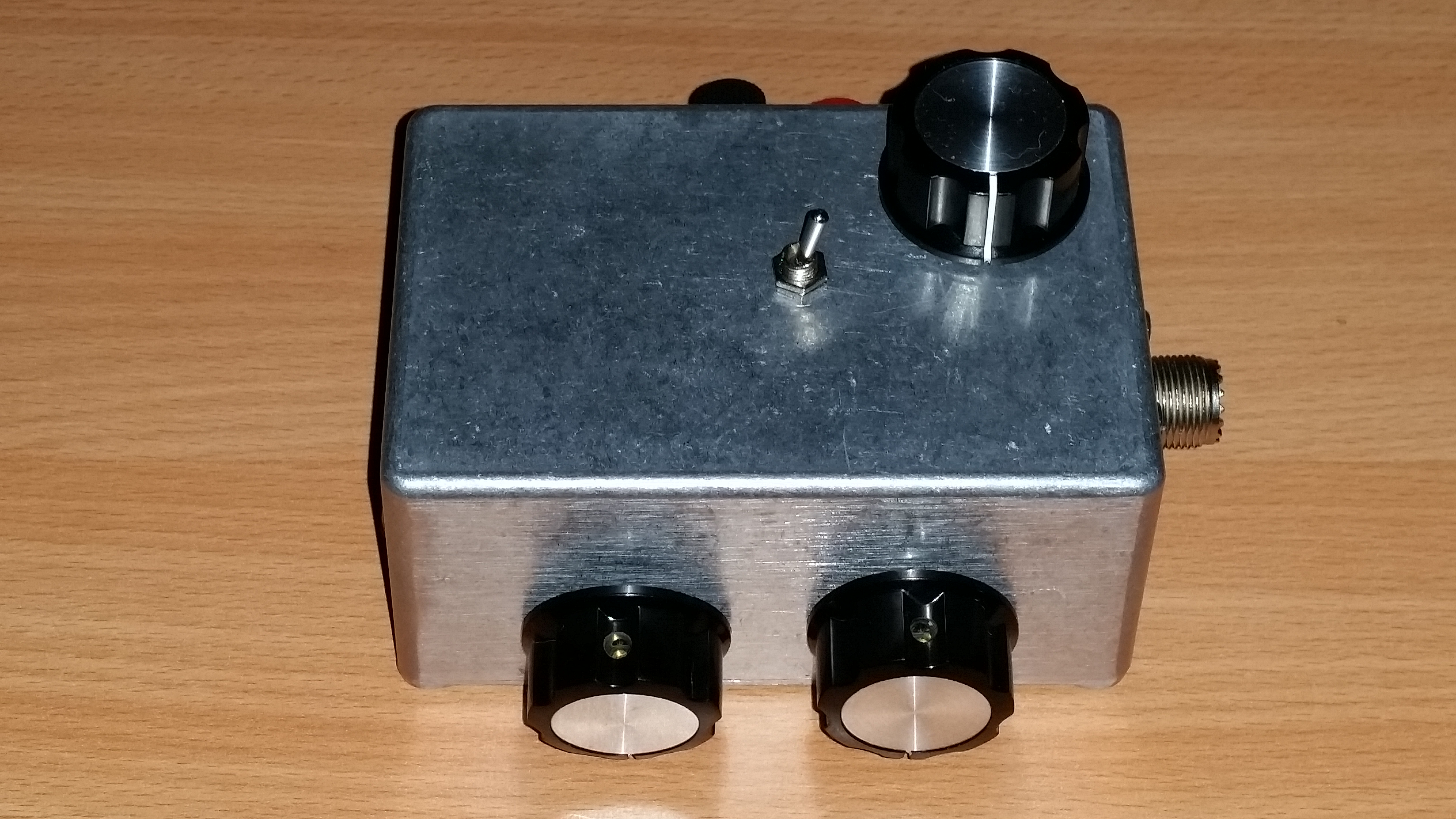

În sfârșit, am realizat prima mea unitate de adaptare pentru antenă. A fost concepută pentru a fi folosită cu BITX80 și configurația de 50W.
Caracteristici:

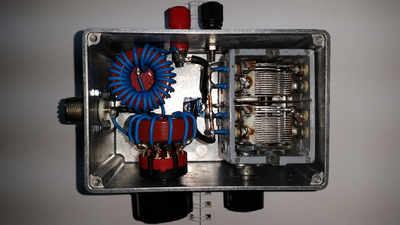

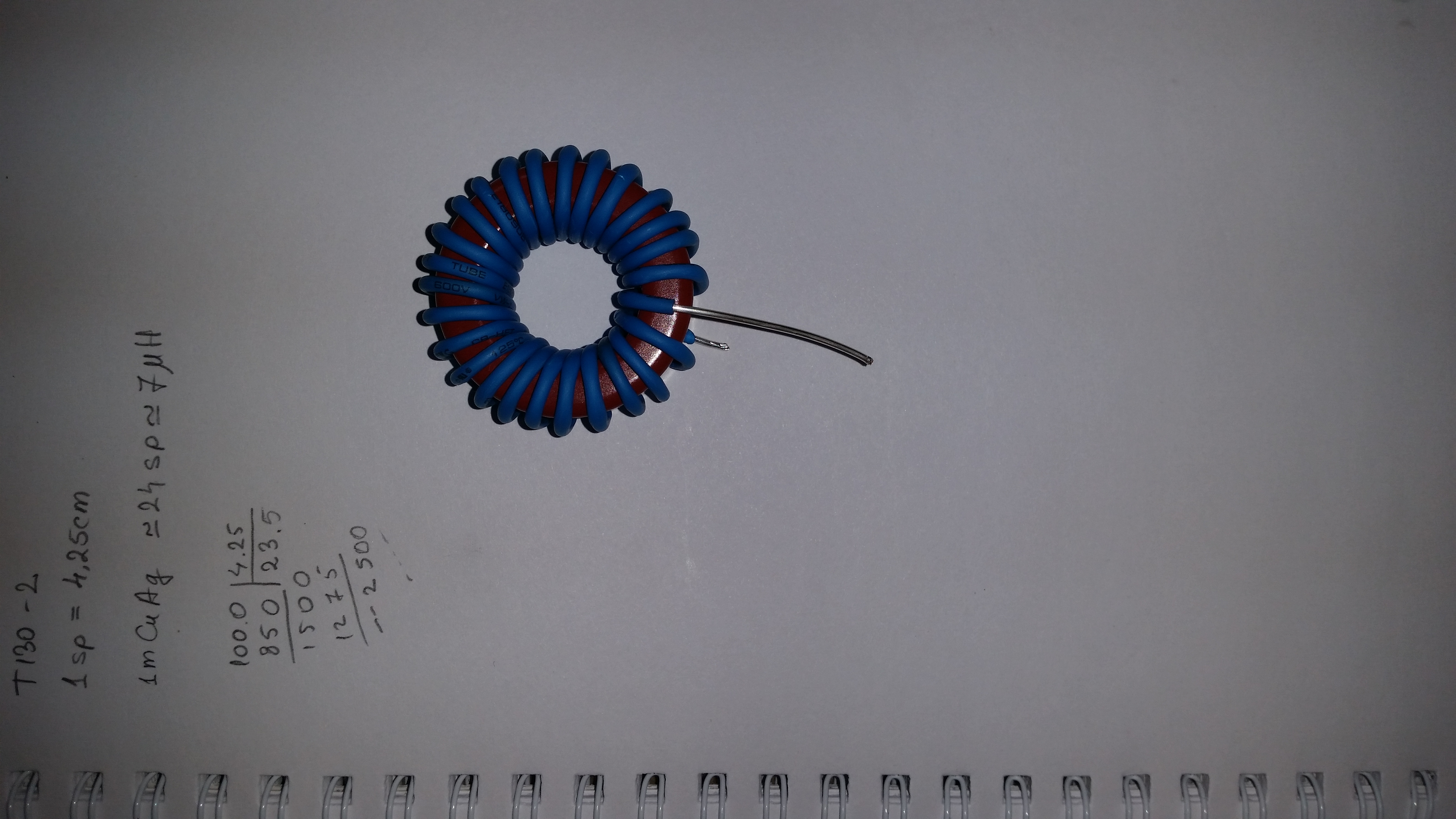

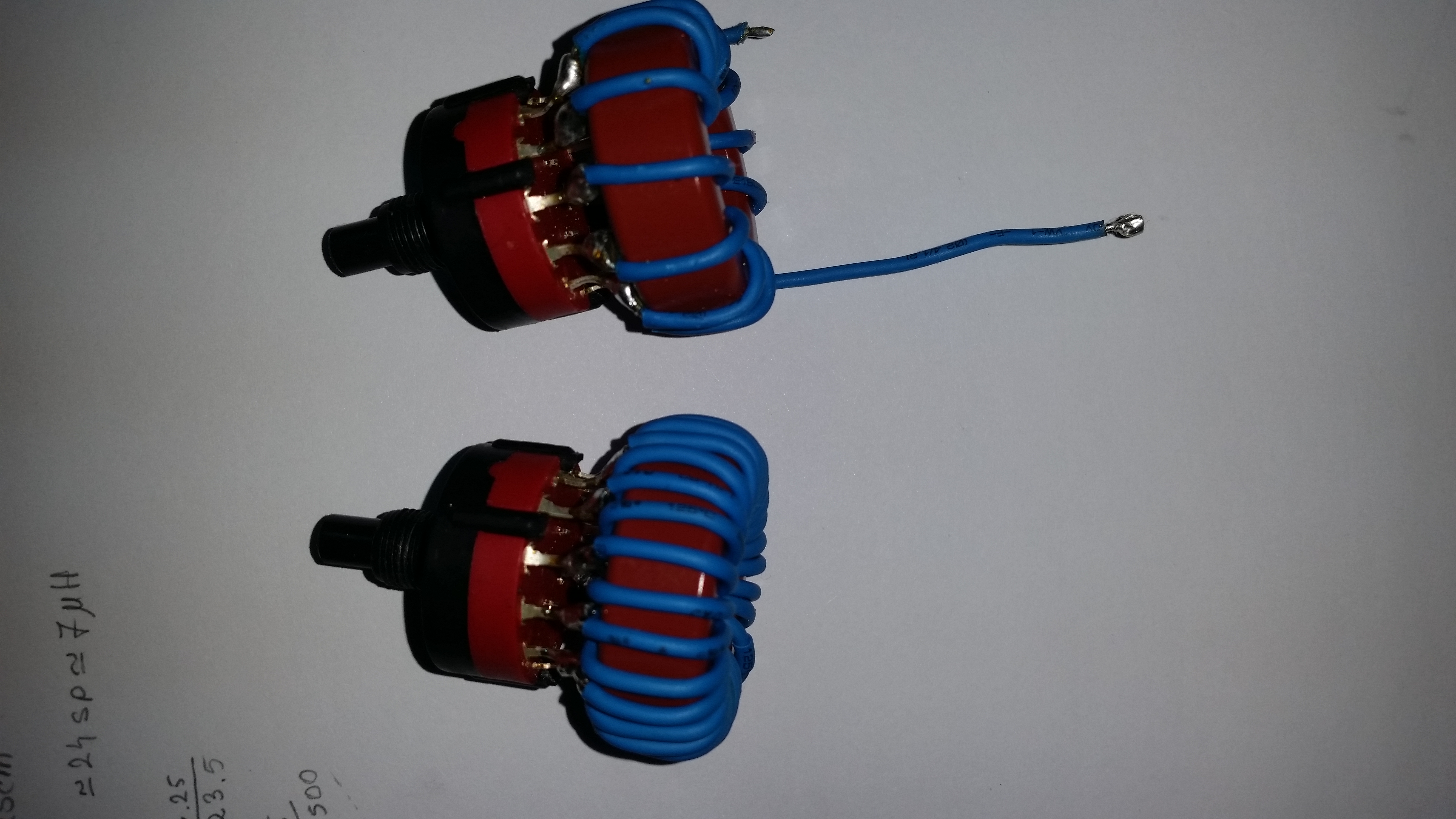

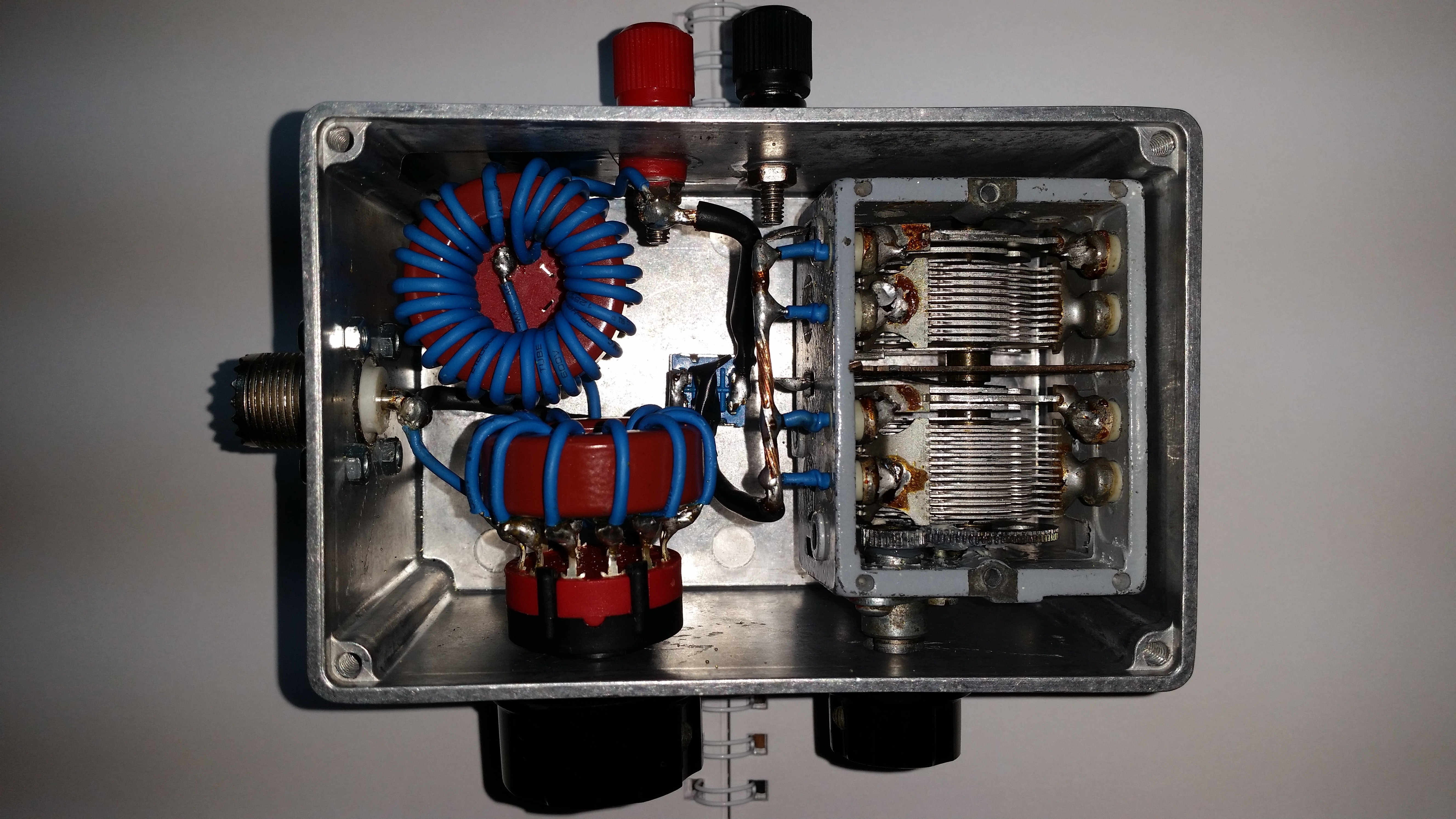

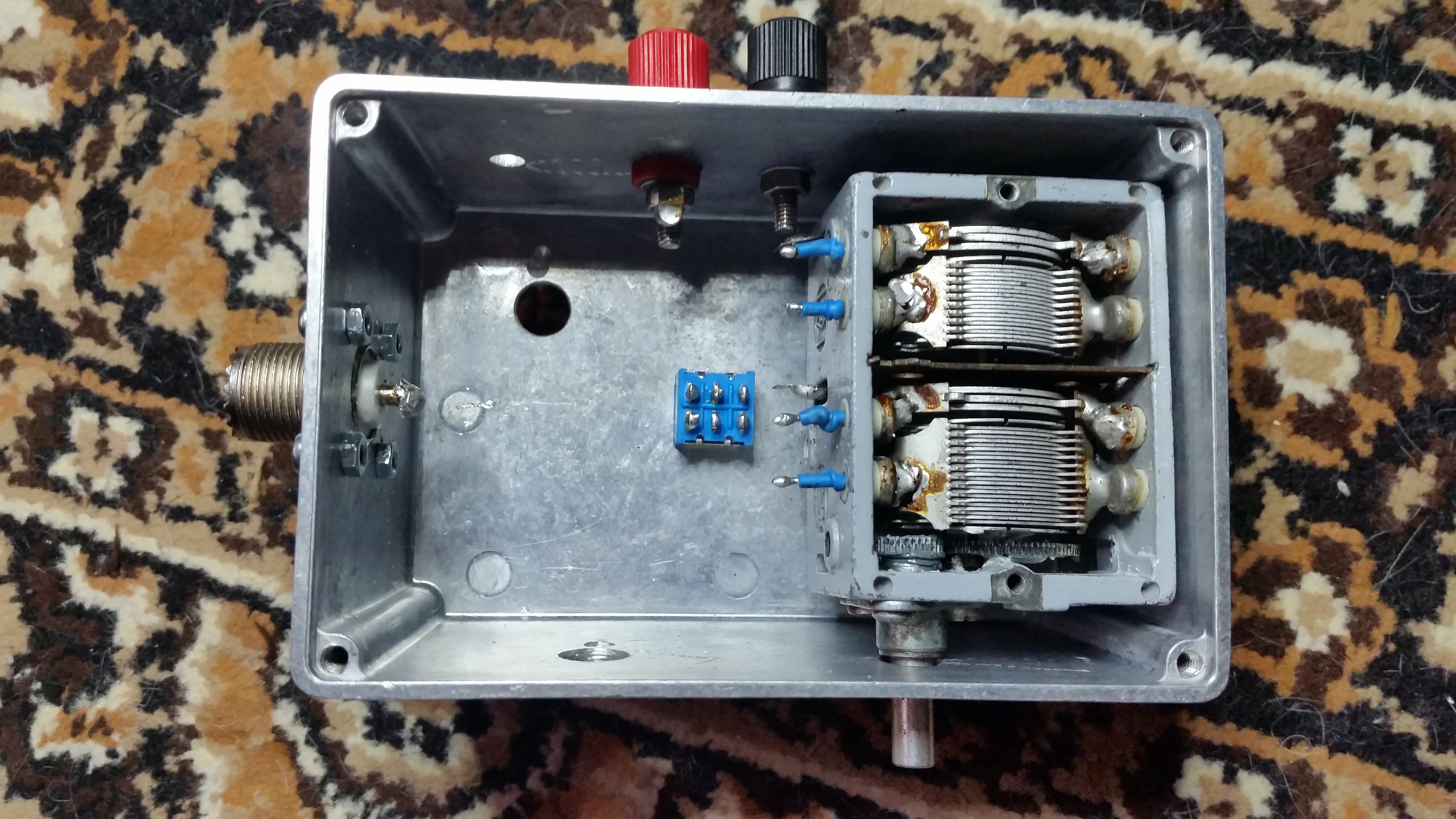

Ținând cont de puterea reactivă (VAR), terminalele subțiri ale condensatorului variabil au fost înlocuite cu sârmă solidă CuAg de 1mm, iar conexiunile au fost realizate cu sârmă multifilară de cupru de 2.5mm2. Bobinele au fost înfășurate pe toroizi din pulbere de fier T130-2 folosind sârmă CuAg de 1mm, acoperită cu tub termocontractabil albastru. Rămân reci după câteva minute de CW alimentând o sarcină de 120Ω -j60 la 3.7MHz cu 50W.

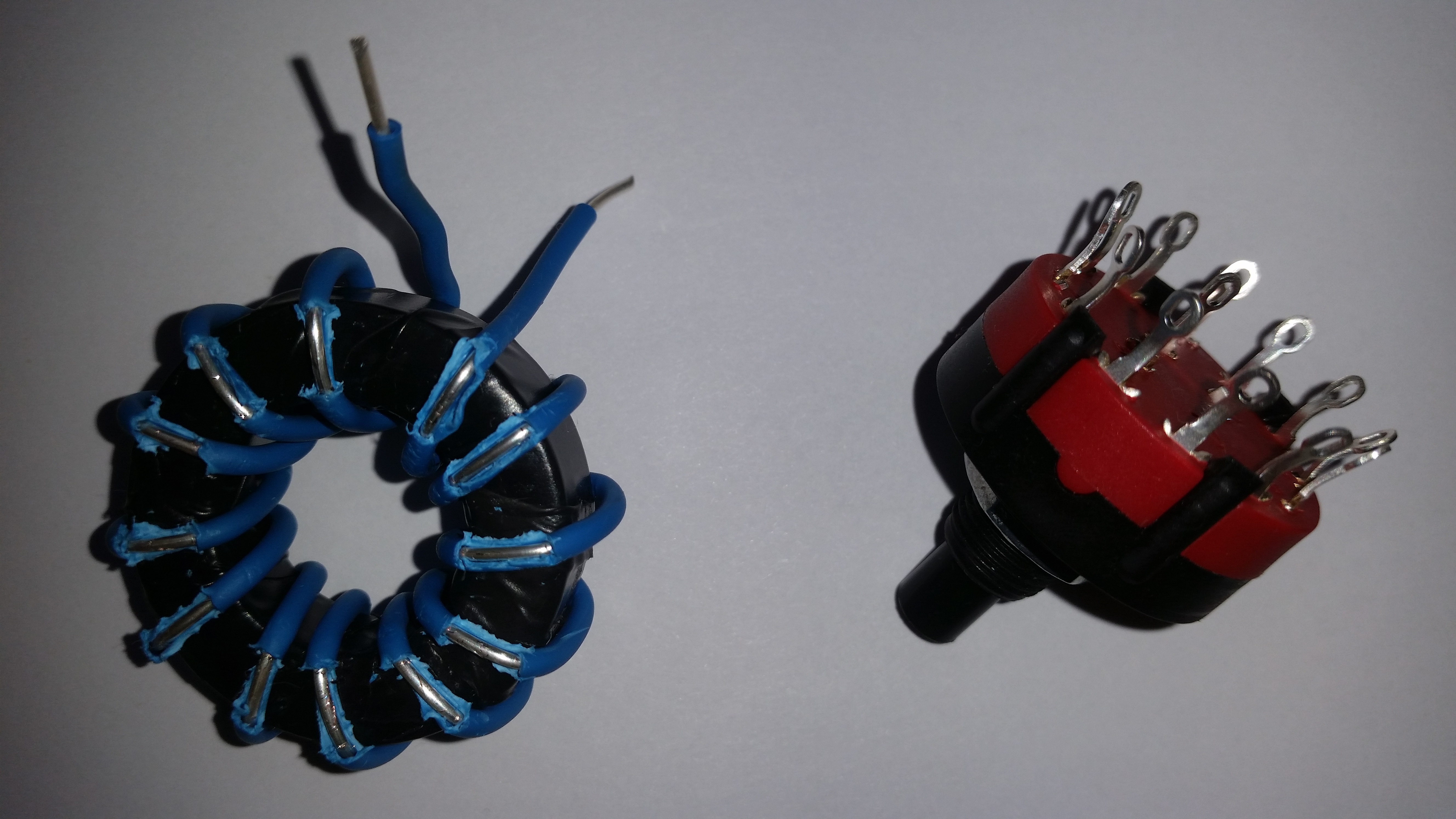

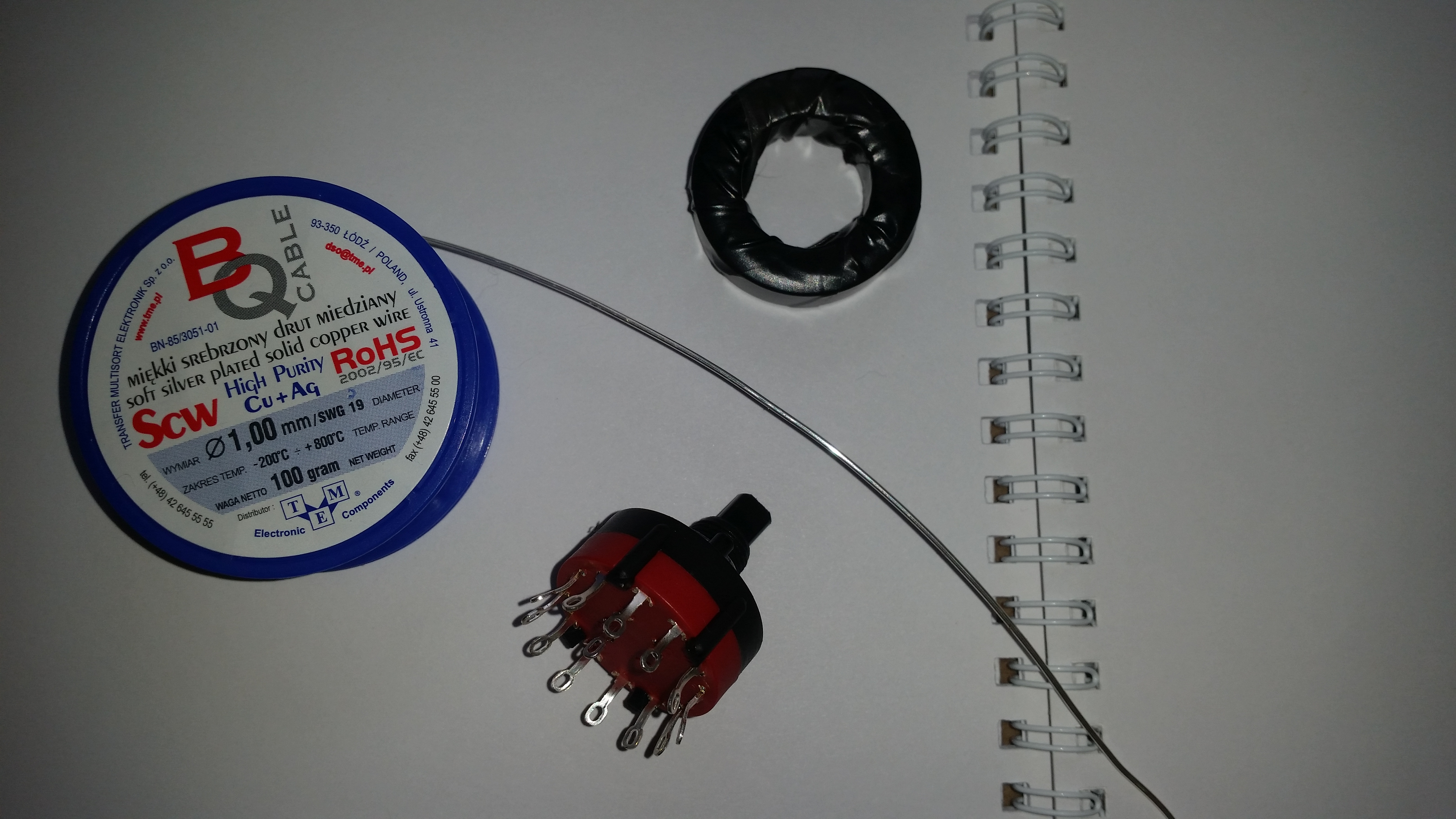

Greșit Greșit Greșit!!! Prima dată am folosit un toroizi mare din material 43 pentru bobina de reglaj grosier și în timpul testelor am descoperit că pierdea aproximativ 10–12dB de putere, încălzindu-se foarte tare după câteva secunde. A fost înlocuit cu un alt toroid T130-2 din pulbere de fier, special conceput pentru pierderi mici – inductanțe de calitate înaltă (Q mare). De asemenea, rețineți că toroizii din pulbere de fier conțin substanțe organice sensibile la căldură, care își degradează performanțele permanent dacă sunt expuși la temperaturi ridicate prea mult timp.
Acum singura grijă legată de pierderi o reprezintă contactele rotative, comutatoarele și tensiunea maximă suportată de condensatorul variabil cu aer. Poate apărea descărcare electrică între plăcile condensatorului la începerea de la 200V. Pentru acest adaptor de antenă nu am făcut niciun calcul privind puterea reactivă. Prin urmare, pentru următorul, ar trebui să calculez curenții/tensiunile prin bobine și condensatori, fluxul în miez și gama de adaptare în funcție de frecvență!!!

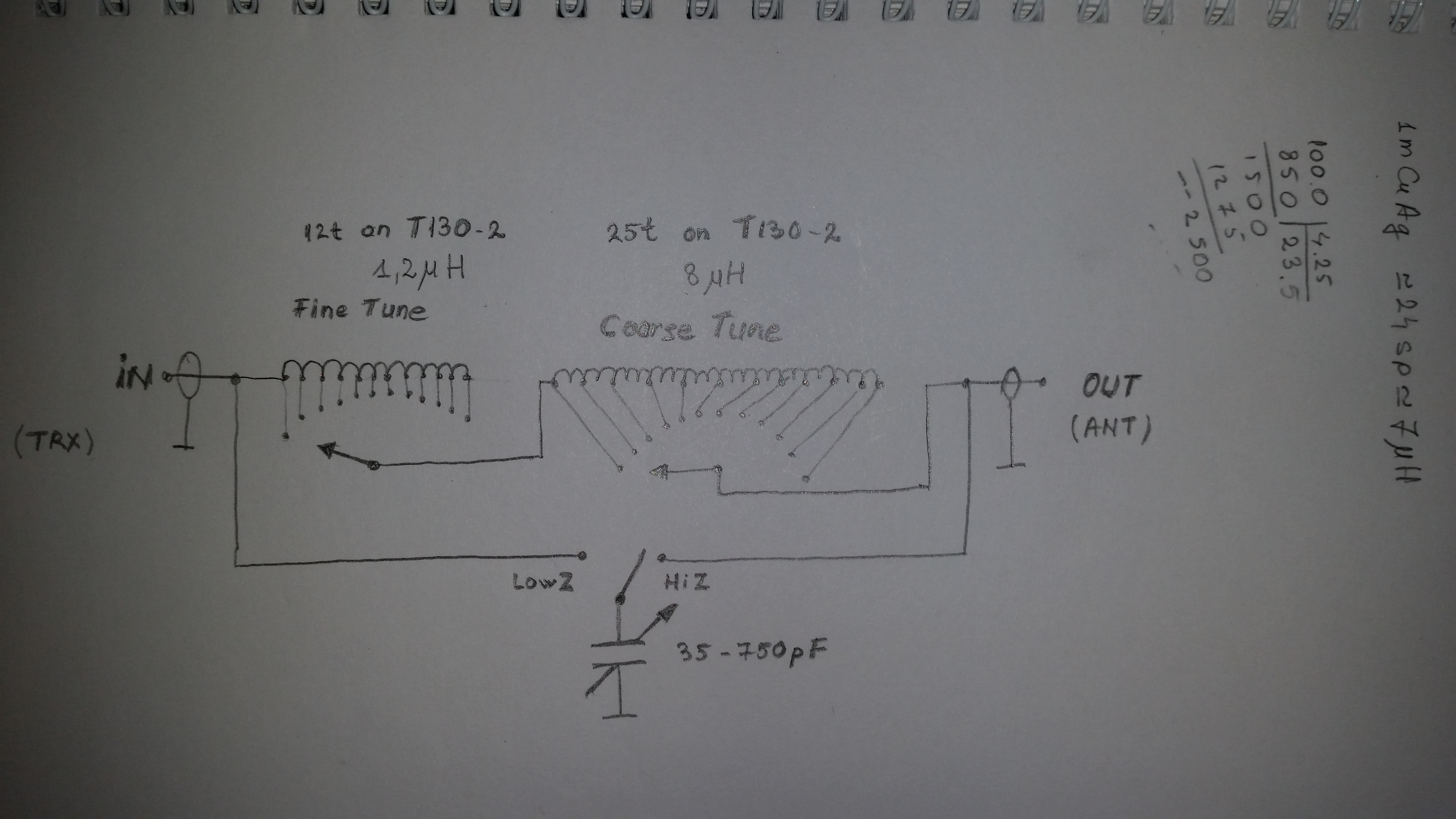

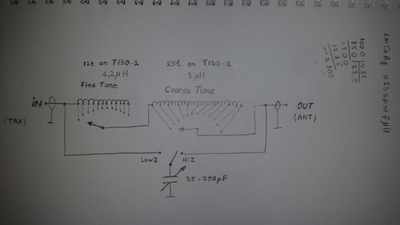

După cum se vede, schema este foarte simplă: două bobine reglabile în serie și un condensator variabil plasat înainte sau după bobine.
 |
 |
 |
 |
|
|
|
 |
 |
De fapt, nu este un sistem fără pierderi, așa cum credeam. După 5 minute de 50W CW la 3700KHz, miezul bobinei de reglaj grosier s-a încălzit cu aproximativ 5°C. Nu e foarte grav, este sub 1dB pierdere. Așa cum am spus, următorul sistem de adaptare pentru antenă ar trebui să includă toate calculele de la început.
|
