Interfață Homemade Bitx80 către PC

Am realizat această interfață deoarece am vrut să transform transceiver-ul meu bitx într-un beacon, în principal pentru a testa condițiile de propagare din când în când și pentru a mă bucura de cealaltă latură frumoasă a radioamatorismului, lucrul în QSO-uri digitale.

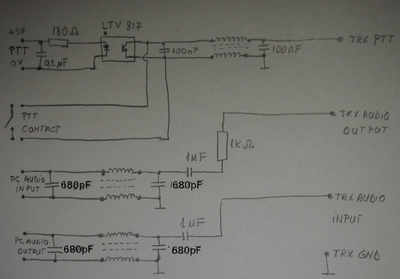

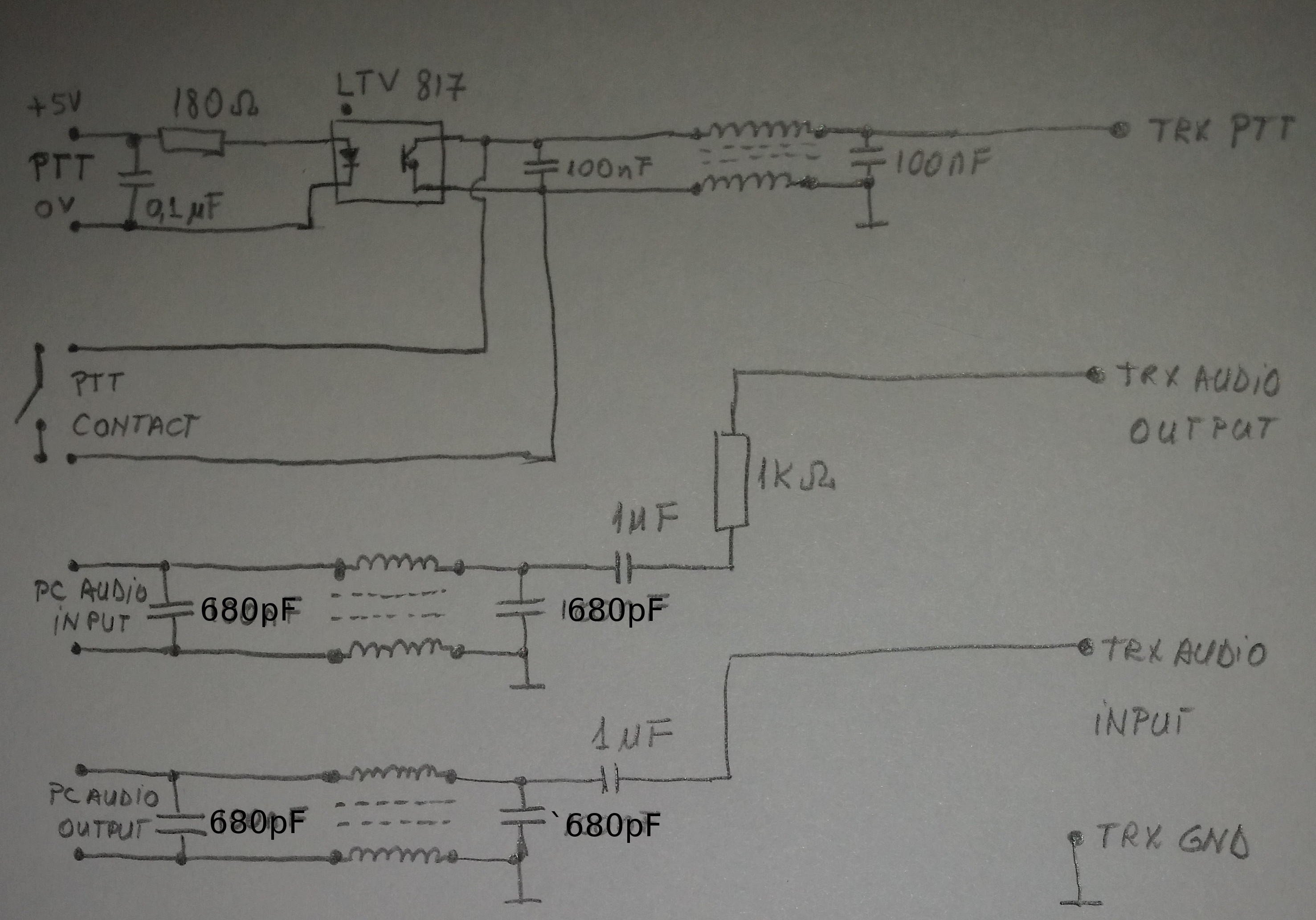

Schematica

Din nou, nu am considerat foarte important să desenez această schematică simplă în *CAD.

Interfața practic nu face altceva decât să conecteze ieșirile audio la intrările audio și să comute între Recepție/Transmitere. Astfel, ieșirea audio din transceiver este conectată la intrarea de microfon a PC-ului, iar intrarea audio (microfon) din transceiver este conectată la ieșirea audio a PC-ului. Pentru comanda de recepție/transmisie se folosește un pin din portul serial RS232.

Circuitul PTT

În partea de sus, fotocuplorul LTV817 acționează ca un „releu” cu rol de izolare. Luând +3 până la +5V de la portul RS232, va închide fototranzistorul între pinii 3 și 4, coborând astfel PTT-ul transceiverului la masă (GND), activând transmisia. Componenta RF este filtrată de condensatori de 100nF și de un șoc de mod comun. O altă linie PTT este prevăzută după fotocuplor în caz că se dorește utilizarea unui contact simplu în locul unei comenzi controlate de tensiune. Poate că este o idee bună să se adauge o diodă zener de 5V în fața LTV817 pentru proiecte viitoare. Comanda PTT este luată momentan de la pinul DTR al portului serial RS232 al PC-ului.

Circuitul Audio

Liniile audio sunt în partea de mijloc și de jos a schemei. Se poate observa că ieșirea audio din transceiver este conectată la intrarea audio a PC-ului, iar intrarea audio din transceiver este conectată la ieșirea audio a PC-ului. Condensatorii de 680pF și șocurile de mod comun filtrează orice RF rezidual. Condensatorii de 1uF separă componentele DC între PC și transceiver.

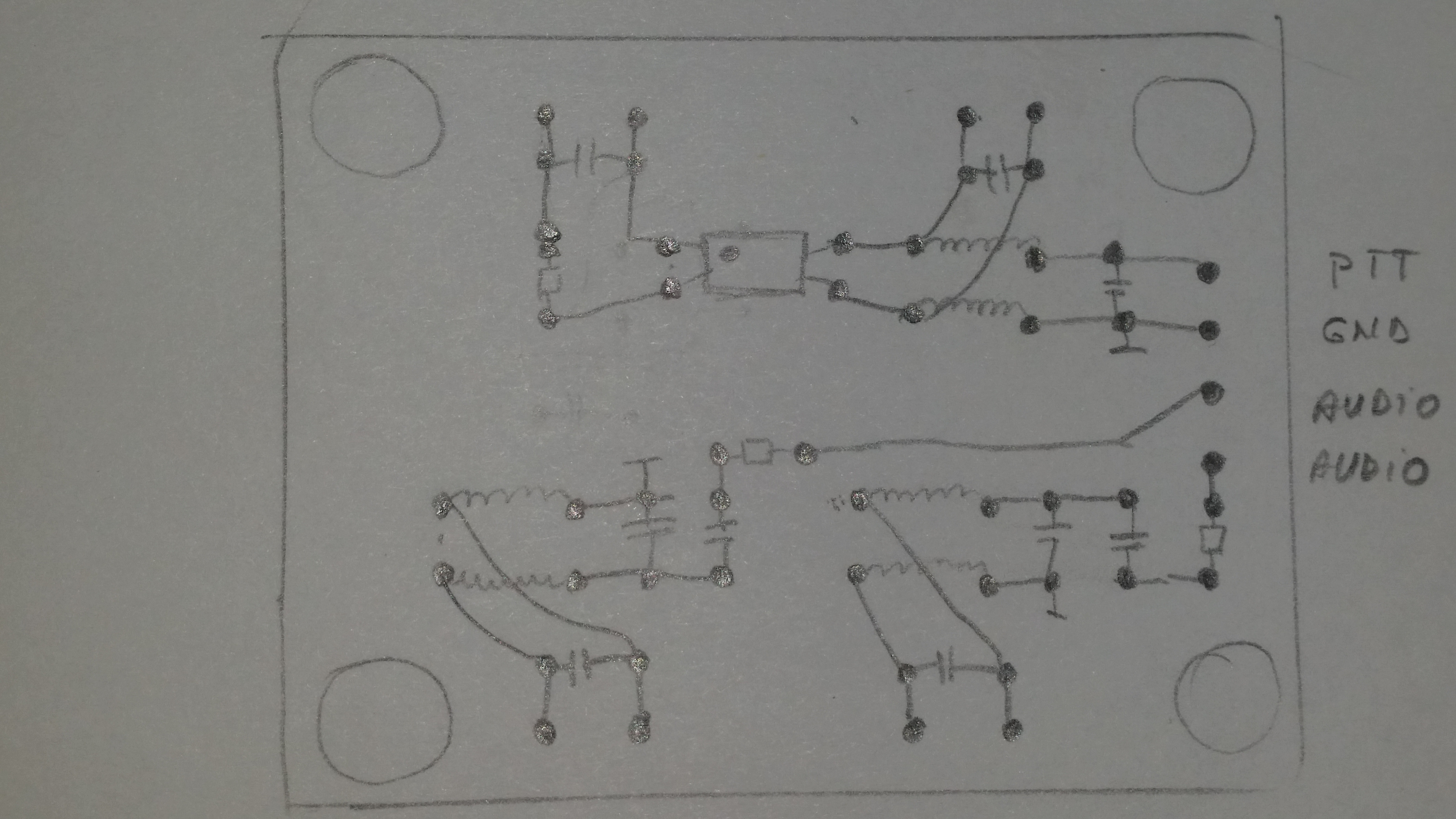

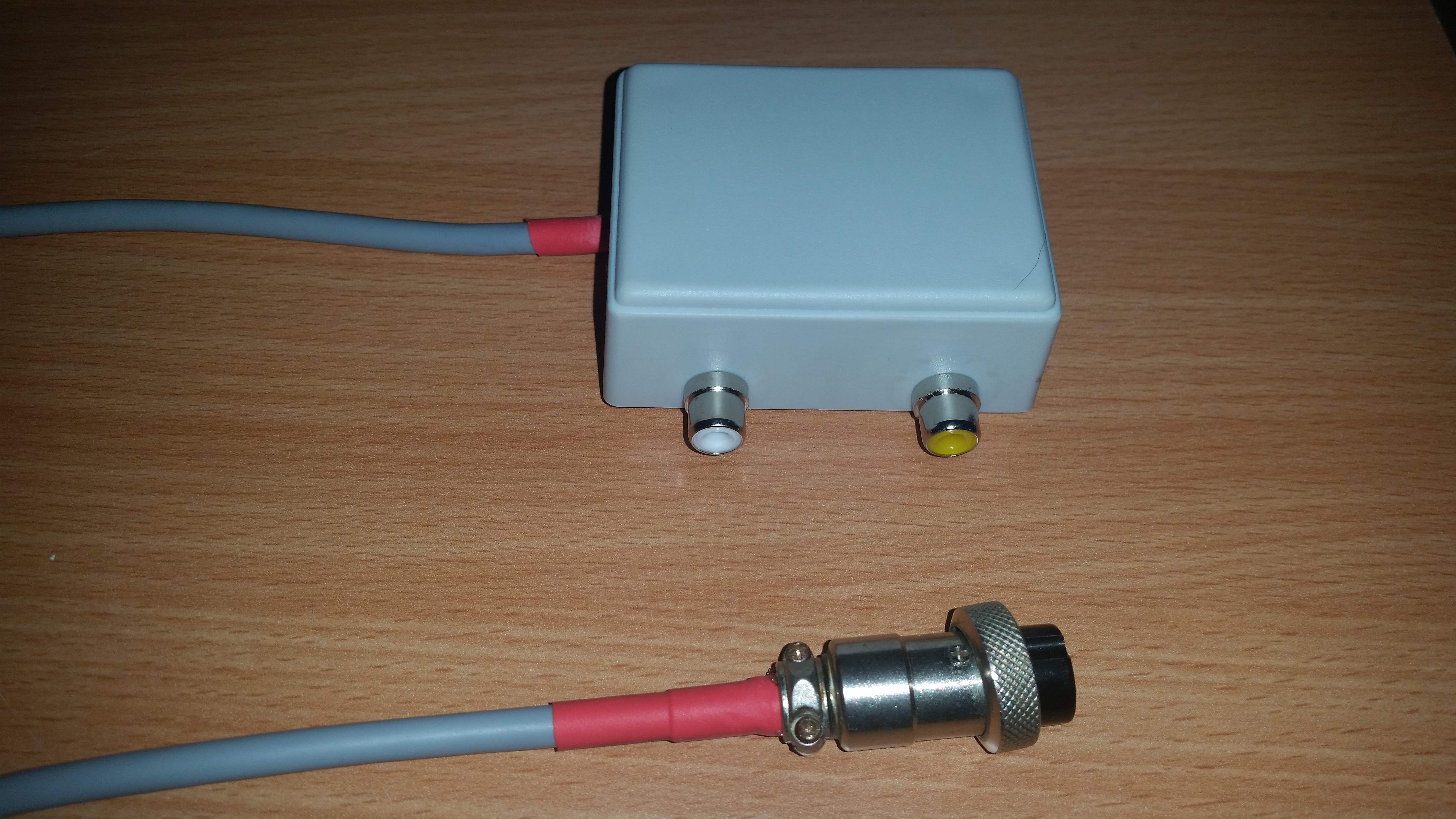

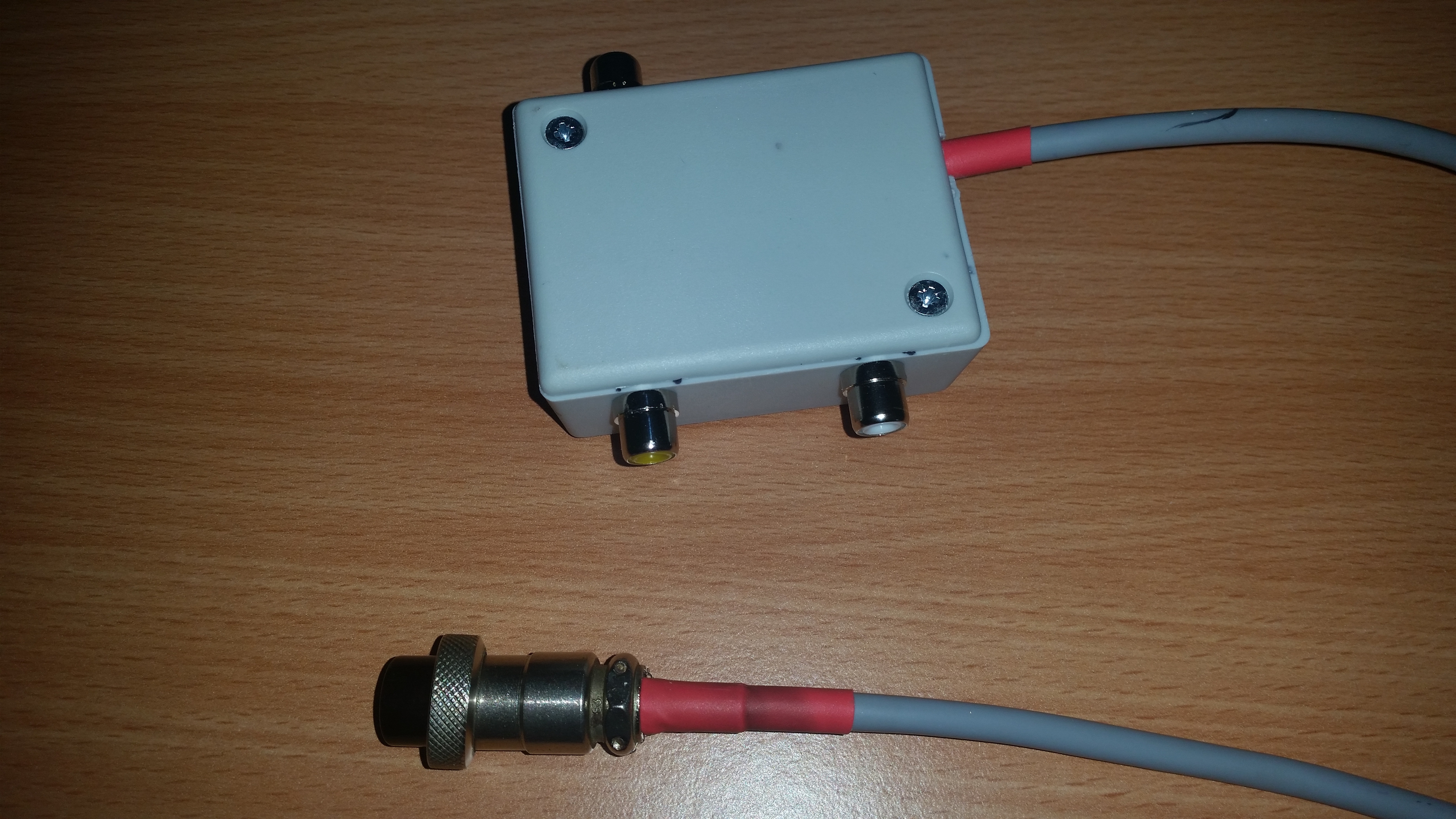

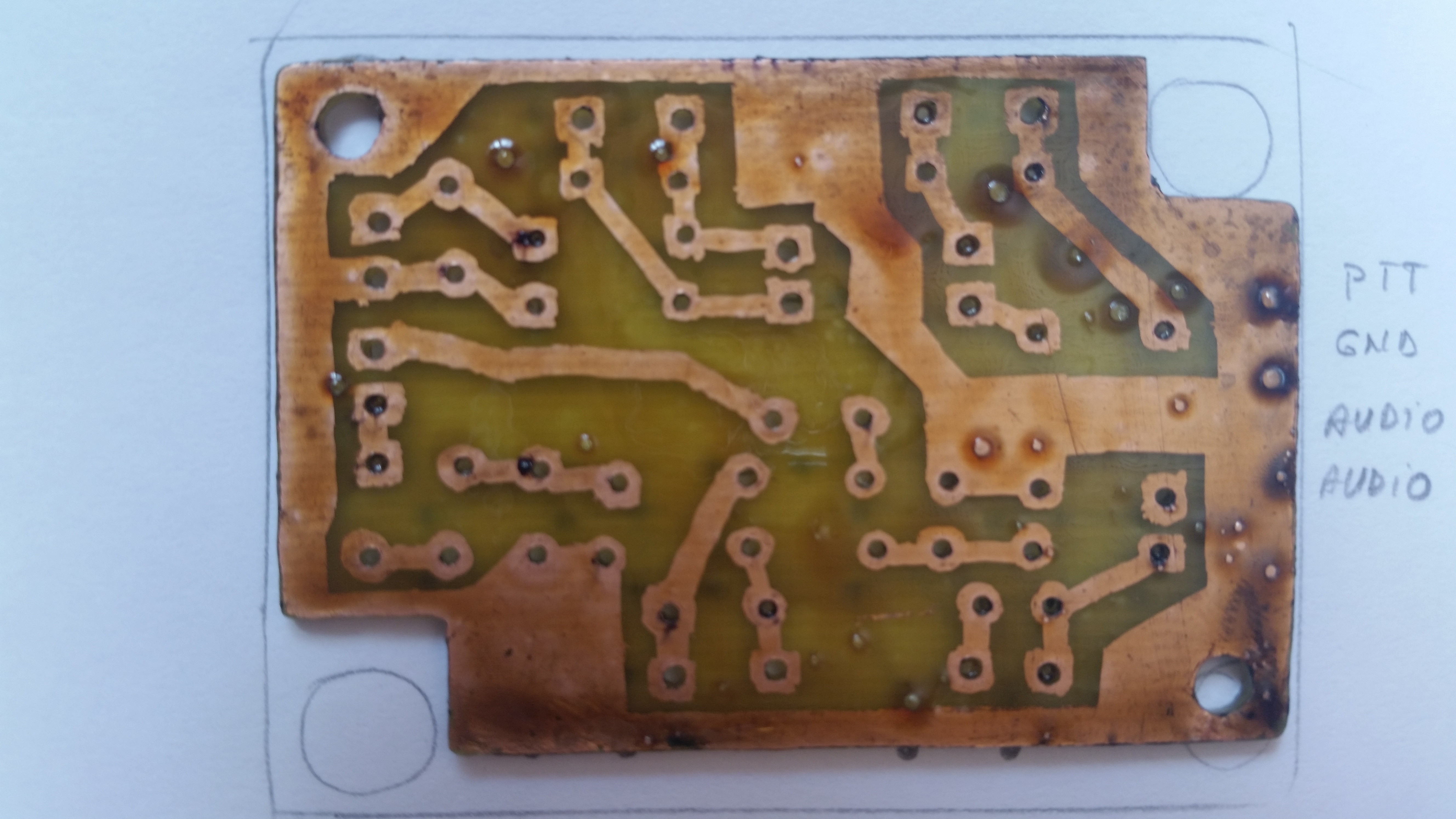

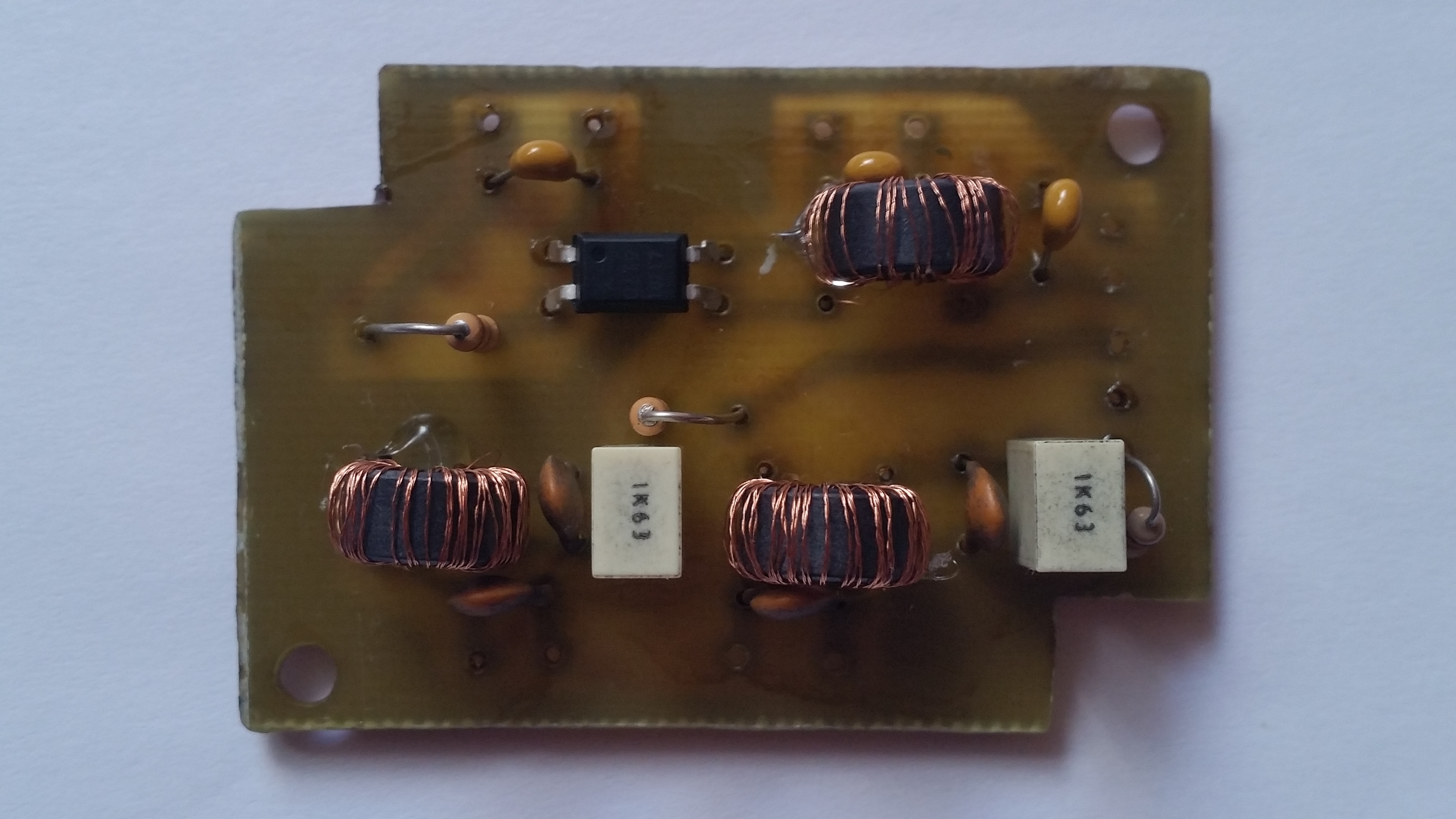

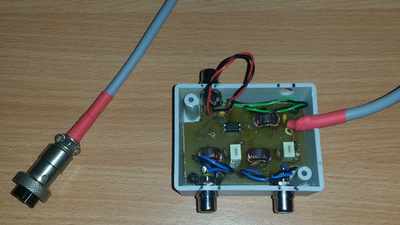

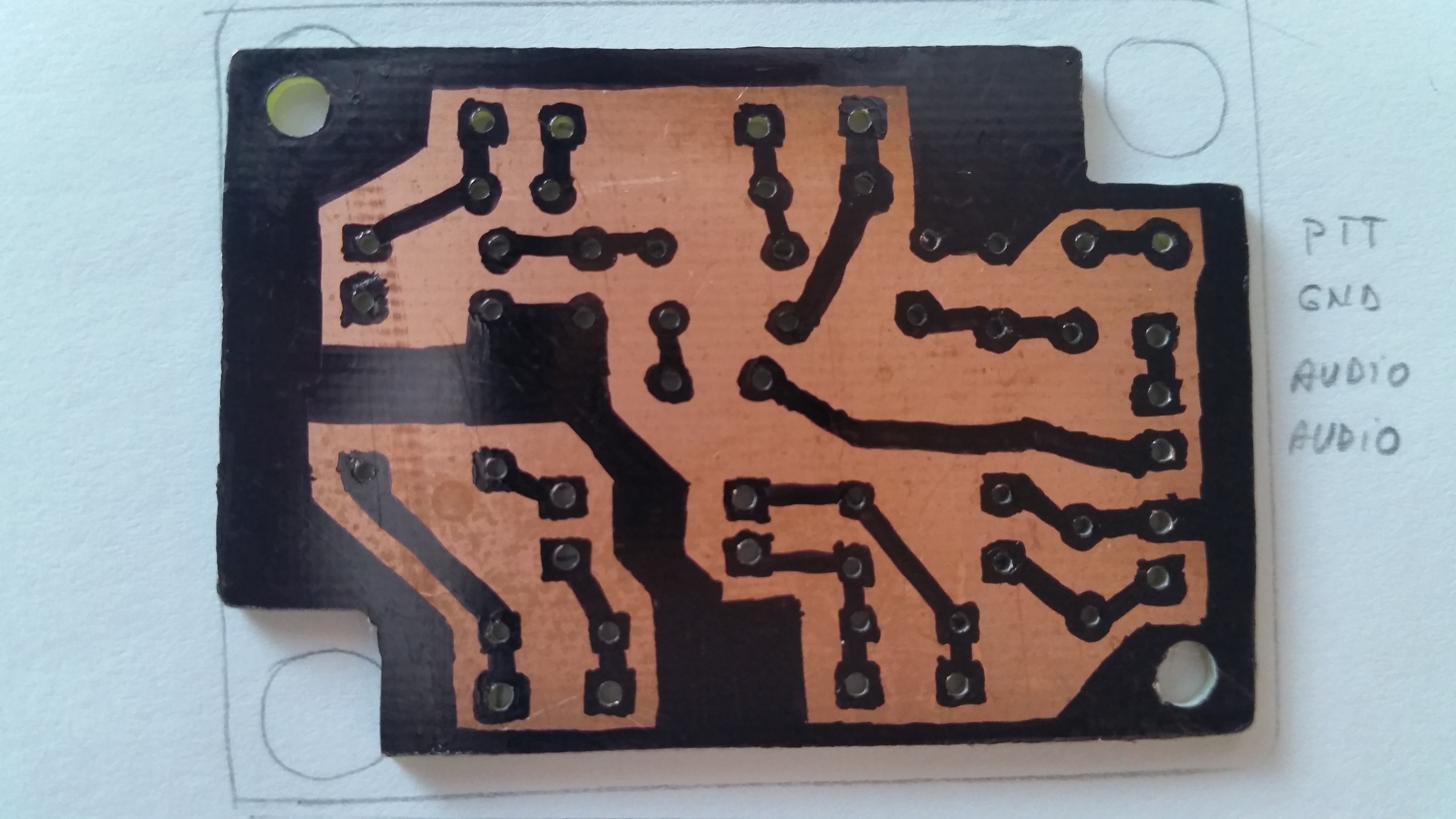

Detalii de Construcție

Alte Observații

În funcție de setările mixerului audio al calculatorului sau de design-ul transceiverului, pot apărea oscilații microfonice. În cazul meu, cred că design-ul bitx creează acest fenomen din cauza traseului comun al liniilor audio. Oscilațiile microfonice pot fi suprimate ajustând volumul audio din bitx sub pragul de oscilație, din păcate volumul în difuzoarele calculatorului va fi mai mic.

Am folosit cu succes această interfață împreună cu bitx și fldigi pentru QSO-uri digitale (RTTY, BPSK-31/BPSK-63). Cu un amplificator de 50W cu 2xIRF510 și o antenă fir lung de 20m din București, România, am lucrat Spania, Germania, Finlanda și Rusia pe 3,5MHz, distanța maximă fiind ~2800Km.

73 de YO3BN
