YO3BN - Placa Dezvoltare Atmega v2

Postat la - 17 septembrie 2018

Placă de Dezvoltare AVR ATmega v2

Aceasta este o placă de dezvoltare simplă pentru Atmega1284-PU/Atmega32-PU, o versiune îmbunătățită față de placa v1 și include următoarele caracteristici:
  o Design cu conectivitate ușoară
  o Quartz de 16MHz
  o Buton RESET pe placă
  o Regulator de 5V
  o Alimentare filtrată
  o Toate cele 32 de pini GPIO disponibili
  o (ELIMINAT) Alimentare filtrată pentru AVCC (modul ADC)
  o (ELIMINAT VCC) Ieșiri auxiliare pentru alimentare
  o (ADĂUGAT) Indicator LED pentru prezența alimentării
  o (ADĂUGAT) Soclu ZIF
  o (ADĂUGAT) Diodă de protecție la polaritate inversă
  o (REZOLVAT) Scăderea valorii rezistenței de 2k2 din linia RESET
  o (REZOLVAT) Butonul RESET este greu de apăsat deoarece este plasat lângă un condensator mare, așa că ar trebui mutat în versiunile următoare
  o (REZOLVAT) Condensatorul de pe pinul ADC-REF a fost schimbat cu unul de valoare mai mică - 100nF. Asta pentru că este o sursă de tensiune cu impedanță mare și condensatorii mari se încarcă lent

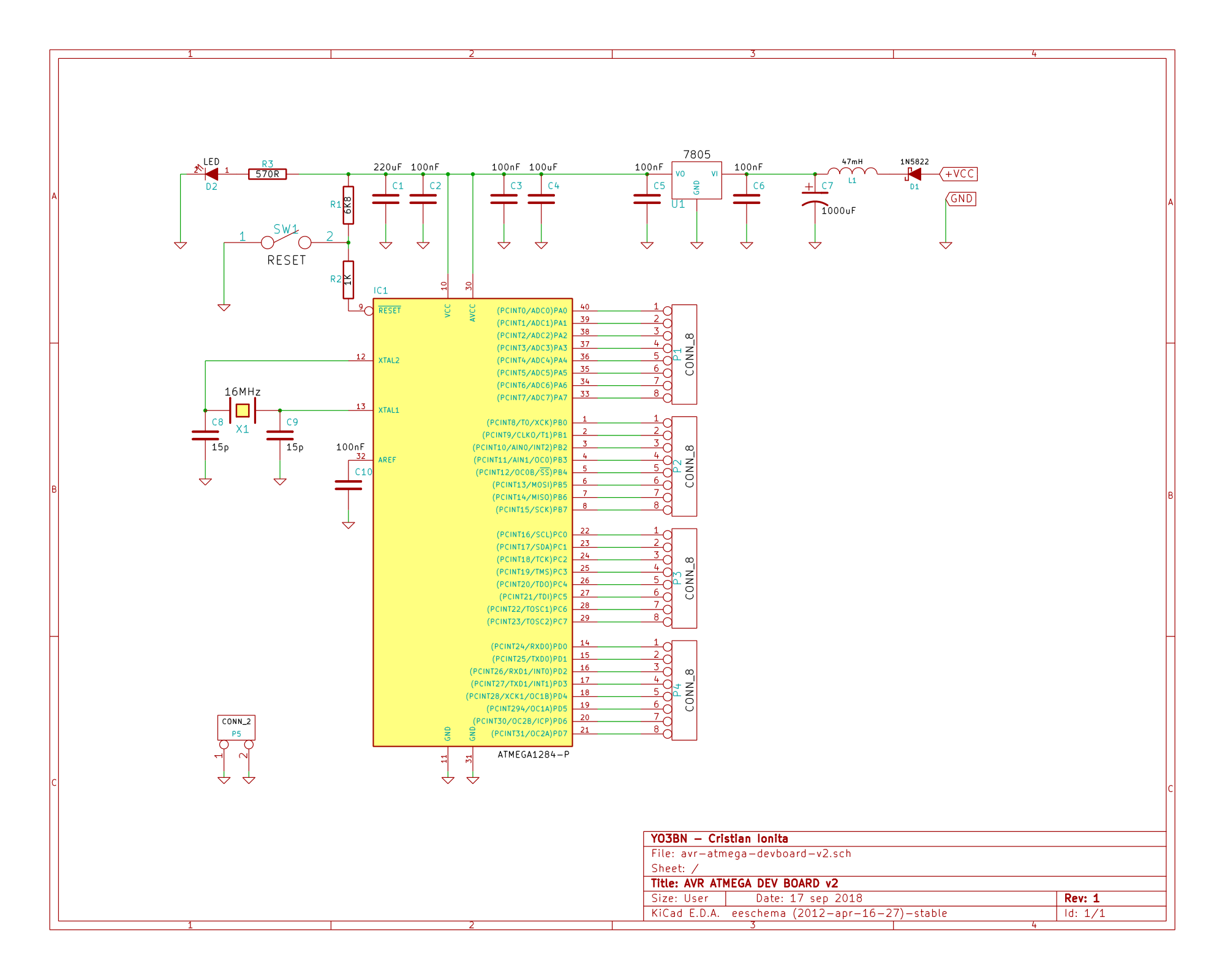

Schema Electrică

Fișierele Kicad aici.

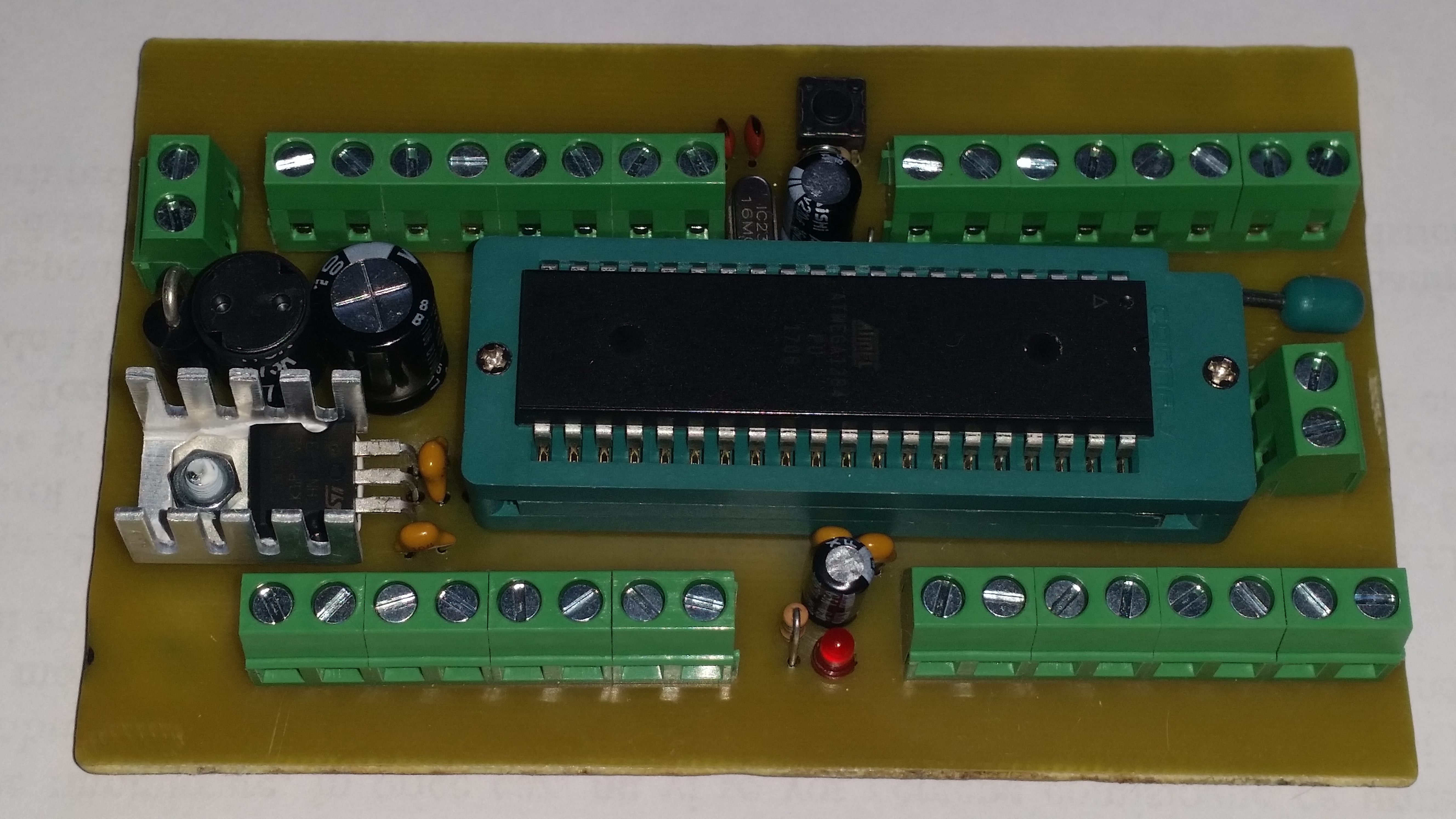

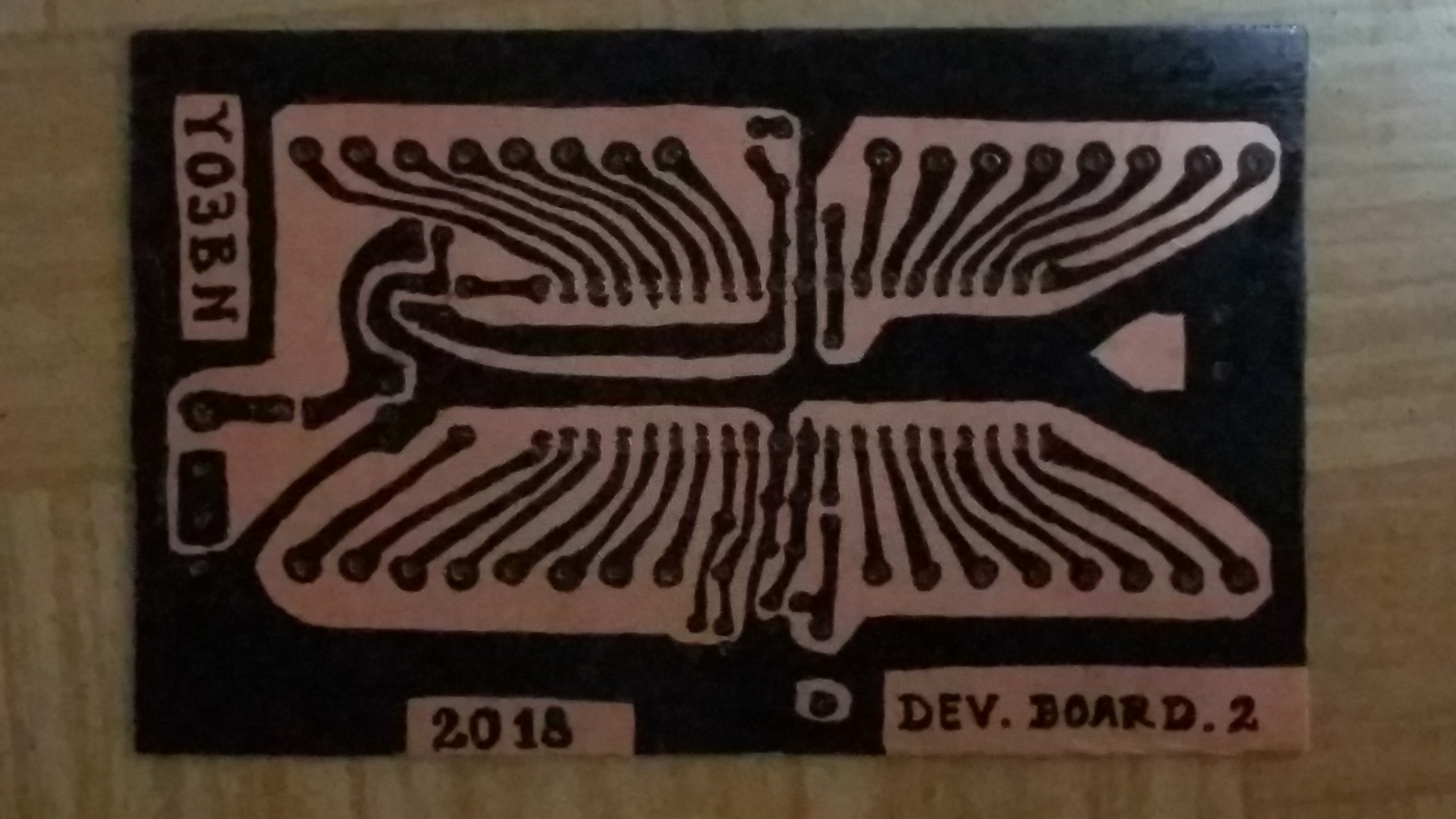

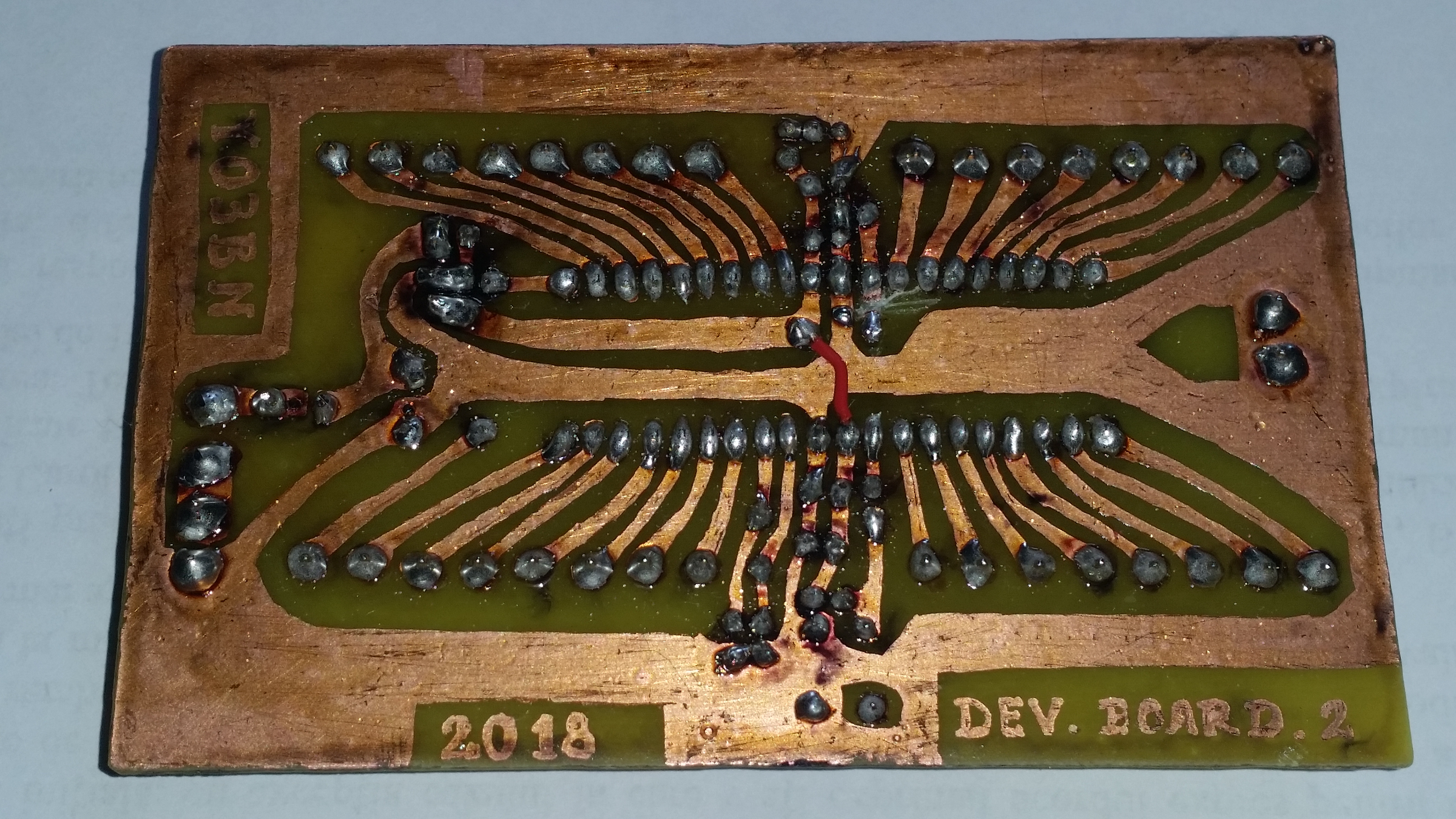

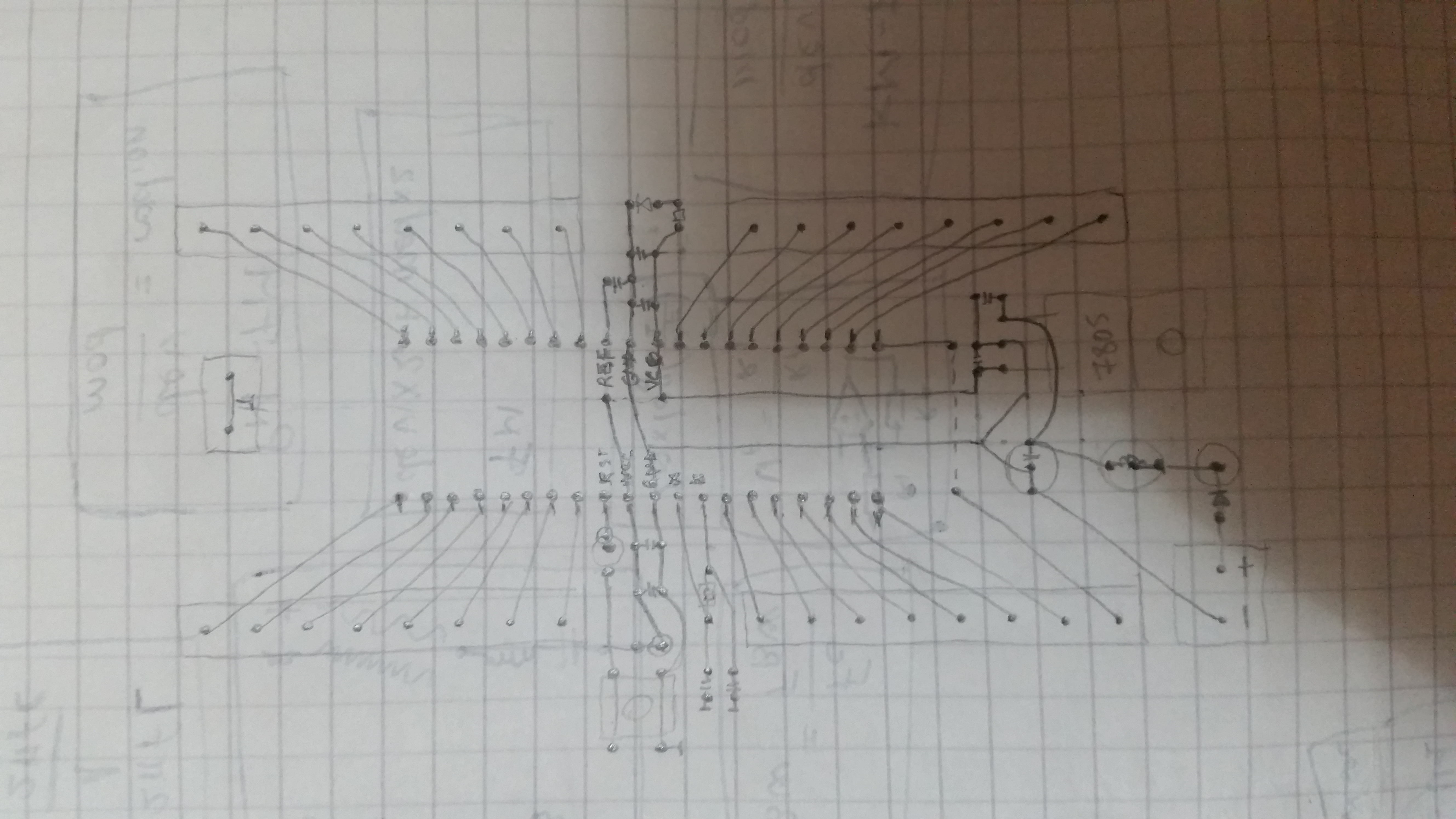

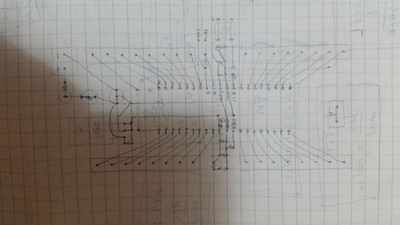

Detalii de Construcție




Note Finale
Consum curent fără MCU este de aproximativ 10.4mA, 6mA curent de repaus pentru L7805CV și 4.5mA pentru LED-ul roșu. Când se apasă RESET, consumul de curent crește la 11mA.

73 de YO3BN
