Antena portabilă End Fed – Partea 1

Astăzi am construit o antenă portabilă de tip end fed pentru banda de 80m. Locația aleasă a fost Universitatea de Științe Agronomice și Medicină Veterinară, București/România.

Antena end fed este formată dintr-un radiator pe jumătate de lungime de undă, care este practic un dipol alimentat la unul dintre capete, nu în centru, și un contrabalans (counterpoise). Contrabalansul este un fir care oferă o anumită capacitate pentru a energiza radiatorul, acționând ca un „pământ virtual”.

Pentru banda de 80m, radiatorul are aproximativ 40m lungime, în timp ce contrabalansul poate avea o lungime variabilă, în funcție de adaptorul de impedanță. Antenele end fed au de obicei impedanțe între 1000 și 5000 ohmi. Adaptorul meu de impedanță adaptează 50 ohmi la 4000 ohmi.

După câteva măsurători, firul a fost tăiat la o lungime de aproximativ 40m. O prăjină din fibră de sticlă de 6m a fost folosită pentru a ridica radiatorul din centru. Adaptorul de impedanță a fost conectat la unul dintre capete, iar un contrabalans de aproximativ 15m a fost întins pe sol. Folosind puntea SWR QRP, am reușit să potrivesc impedanța antenei la 50 ohmi, ajustând fin adaptorul de impedanță și lungimea contrabalansului. Lungimea contrabalansului este critică pentru a obține o potrivire exactă de 50 ohmi. După aceea, puntea a fost scoasă din circuitul antenei, iar aparatul de măsurat intensitatea câmpului electromagnetic a fost folosit pentru a detecta vârful radiației emise.

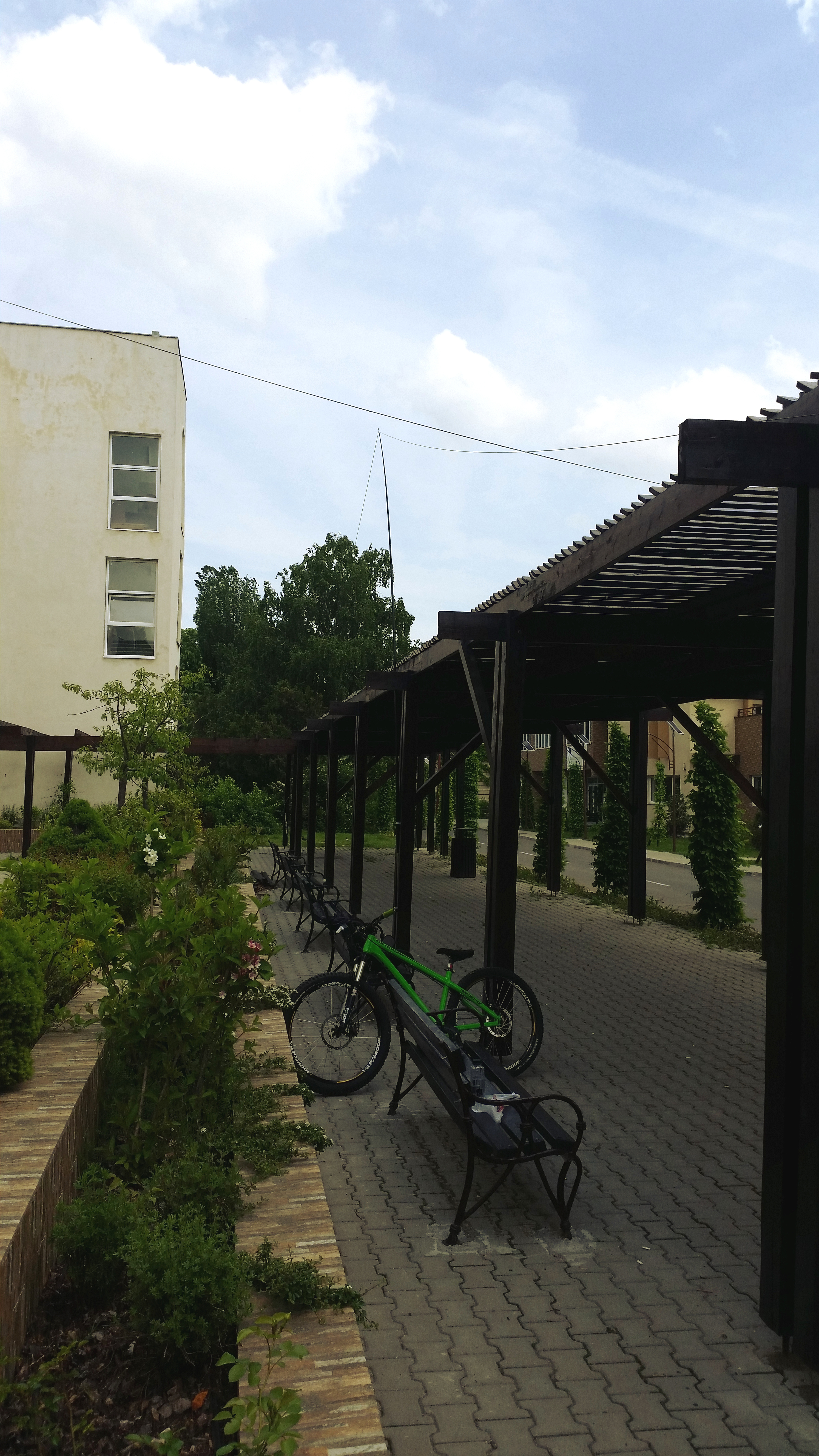

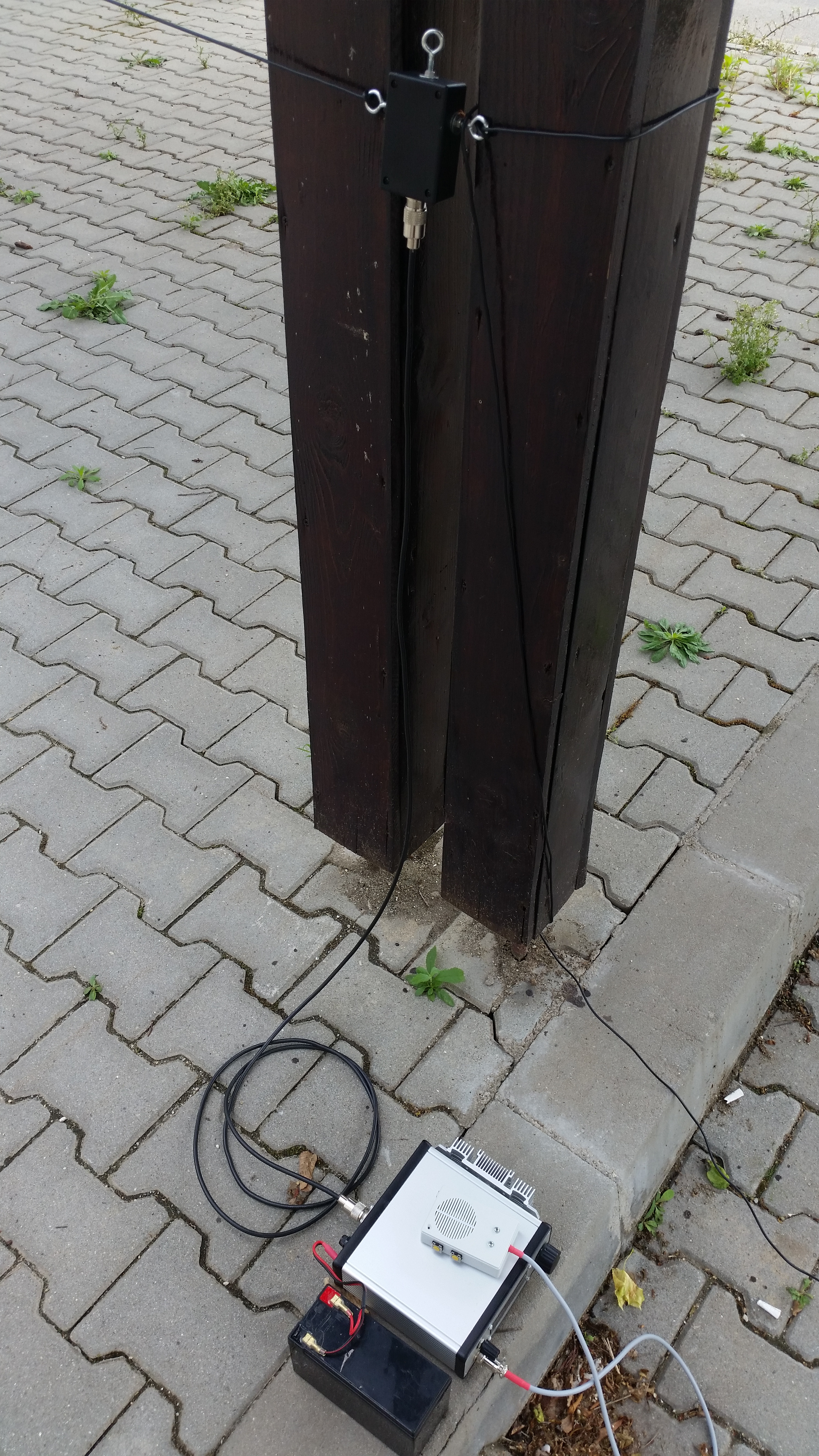

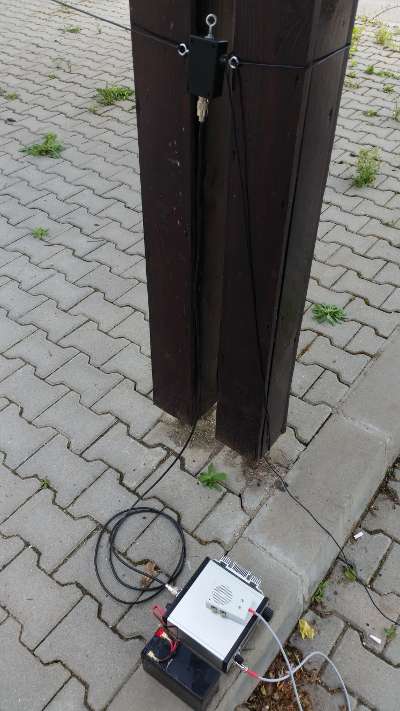

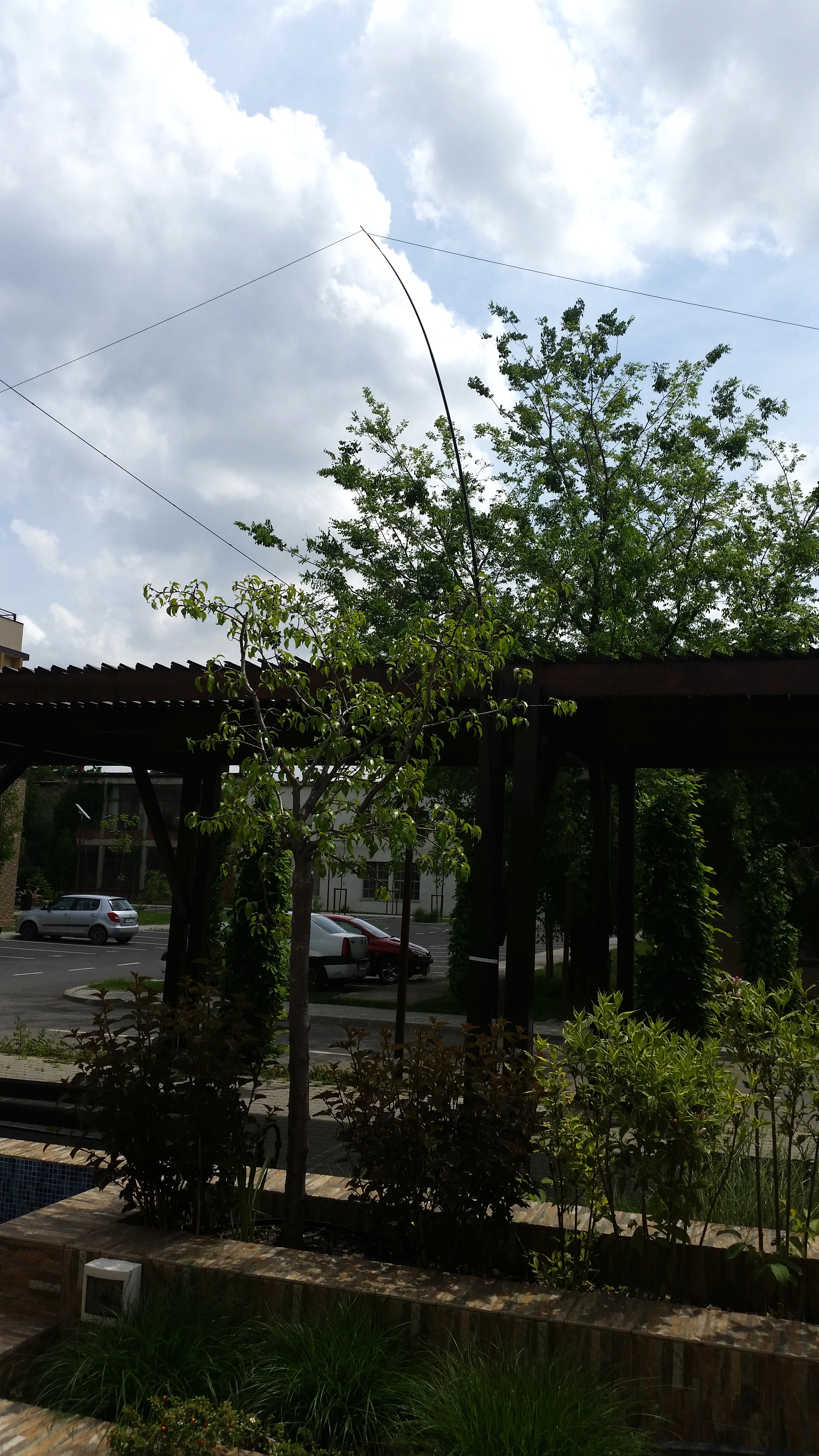

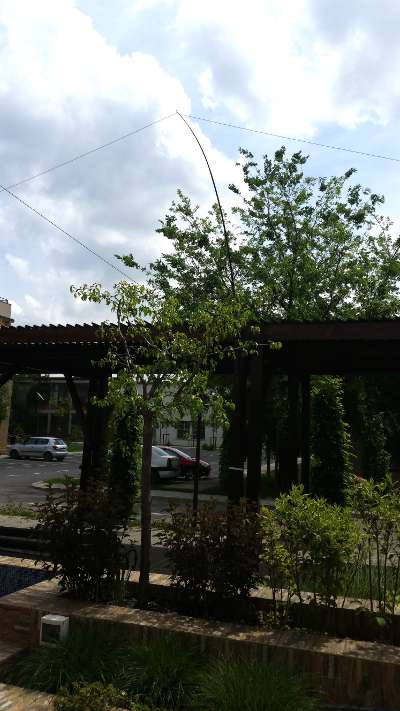

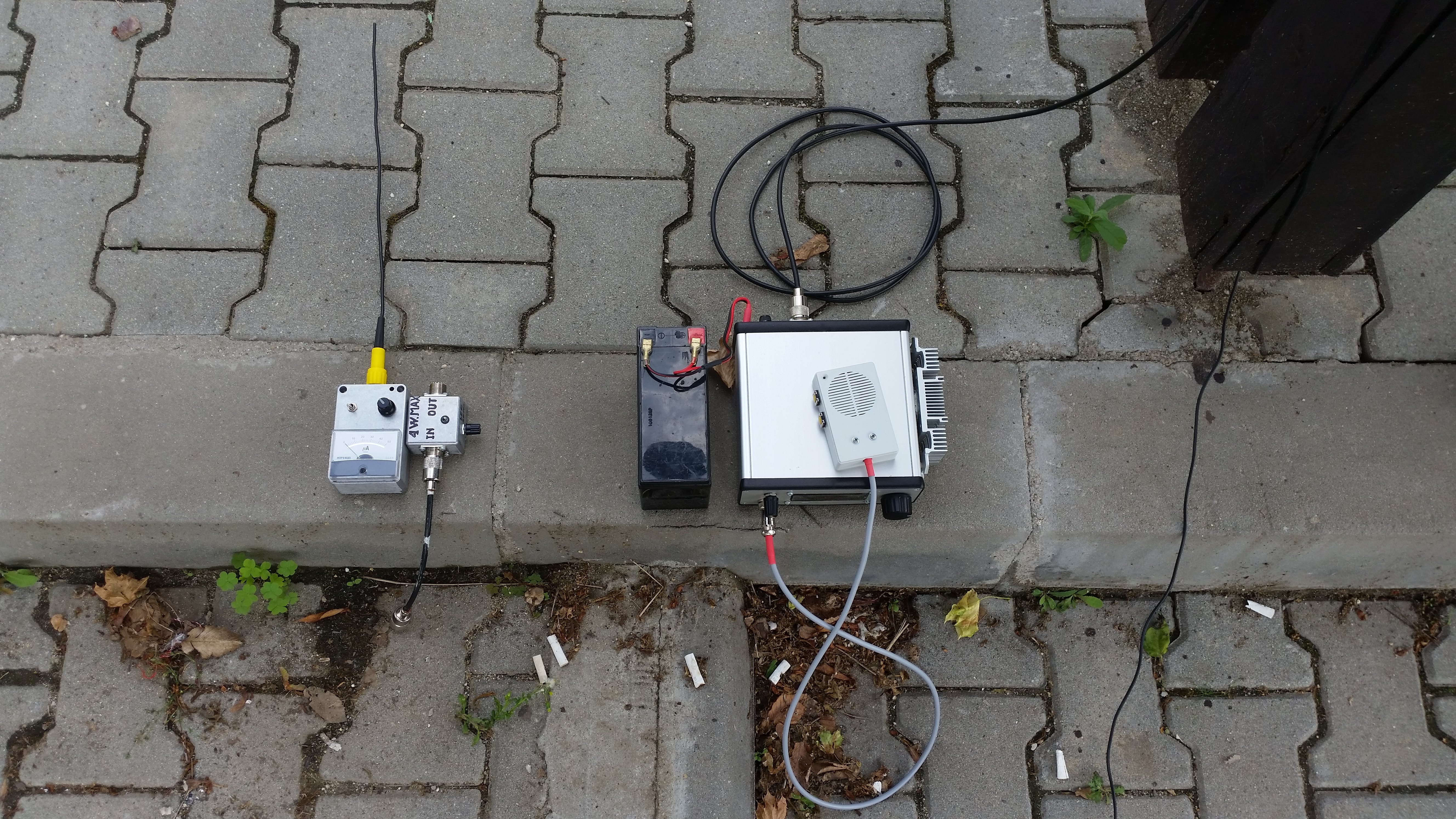

Câteva fotografii (click pentru mărire)

Transceiverul meu SSB pe 80m făcut acasă a livrat 4W în antenă. La primul apel pe 3705KHz, nimeni nu a răspuns. Am încercat din nou... și din nou... nimic! M-am îngrijorat puțin, așa că am schimbat frecvența. Pe 3790KHz am auzit un serviciu guvernamental rusesc – un semn bun. Am verificat din nou radiația antenei cu aparatul EMF. La capetele radiatorului am avut deflecție maximă (pe scala 0–500mV), iar la centru valori mai mici. Poate că nu era nimeni pe frecvență în timpul zilei, dar m-am verificat pe un WebSDR situat în Grecia, la aproximativ 900 km și am reușit să-mi aud semnalele CW.

Din păcate, nimeni nu a răspuns apelurilor mele în timpul zilei, între orele 13–15. Așadar, prima mea încercare de a testa antena end fed a fost fără succes, deși părea să funcționeze foarte bine – SWR perfect, radiație maximă. Poate cei 4W nu au fost suficienți pentru comunicație în timpul zilei pe 80m, poate locația nu a fost favorabilă sau poate chiar nu era nimeni activ. Prin urmare, plănuiesc să încerc din nou weekendul viitor într-o altă locație.

Cineva râde de mine :P

Rămâi pe recepție pentru Antena End Fed Portabilă – partea 2

73 de YO3BN
