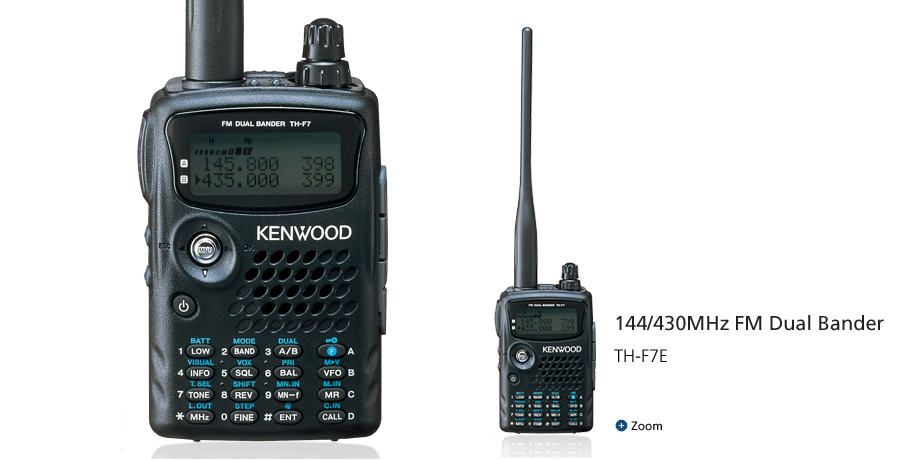

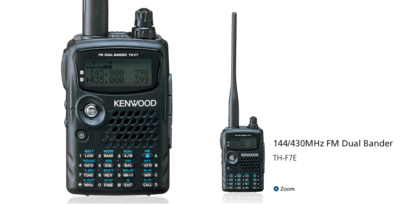

Kenwood TH-F7E

Fiind un pasionat al acestui transceiver portabil, aș dori să notez câteva observații. Dețin acest model de mai bine de un an, așa că pot spune că am acumulat suficientă experiență cu el.

O listă cu AVANTAJE și DEZAVANTAJE din punctul meu de vedere:
AVANTAJE:

DEZAVANTAJE:

Per total, este un transceiver portabil foarte bun. L-am luat cu mine în toate călătoriile și nu m-a dezamăgit niciodată. De multe ori m-am bucurat să ascult QSO-uri SSB pe benzile HF folosind o simplă bucată de sârmă, când benzile VHF/UHF erau moarte. Alte minusuri ar fi, dar nu le-am considerat dezavantaje reale: timpul lung de încărcare (6–8 ore), prețul și antena originală care este slabă pe VHF – funcționează rezonabil doar în gama 437–460MHz (a mea), testat cu aparat EMF.

Accesorii

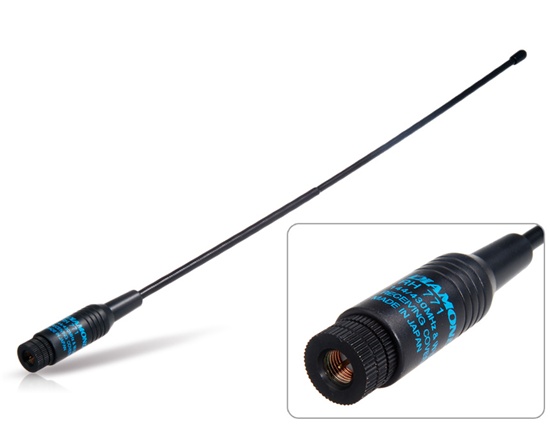

Antena Diamond RH-771

Primita de la un prieten (YO9IMR), RH-771 este o antenă dual-band 2m/70cm cu acoperire largă. Este puțin lungă, aproximativ 40cm, dar știm că antenele scurte sunt mai slabe. Oricum, funcționează excelent cu TH-F7E, depășește performanțele antenei interne începând cu 3.5MHz, deci oferă o recepție bună pe HF. Are performanțe bune și pe VHF, UHF, banda FM (60–108MHz) și AirBand (108–132MHz). De multe ori alternez între RH-771 și antena standard în funcție de destinație – dacă merg în oraș cu prietenii, iau antena scurtă; dacă merg la munte sau în teren accidentat, aleg RH-771.

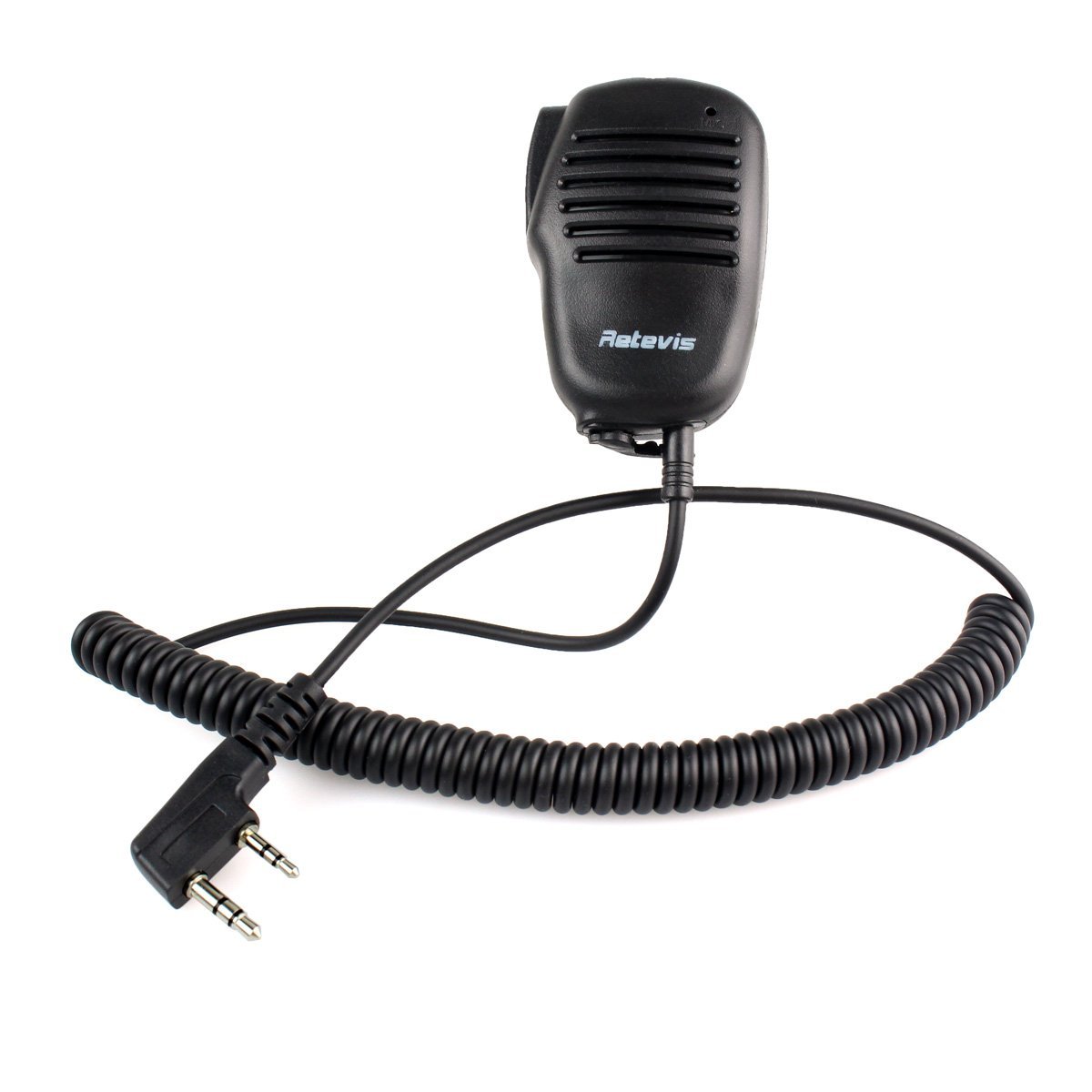

Microfon Retevis 2 Pin Mini Rezistent la Ploaie

Am cumpărat două bucăți de pe Amazon pentru că erau ieftine și aveau ieșire audio jack 3.5mm – ceea ce mi s-a părut util. Am testat doar unul dintre ele: a funcționat foarte bine cu TH-F7E, sunet clar și puternic, dimensiuni reduse.

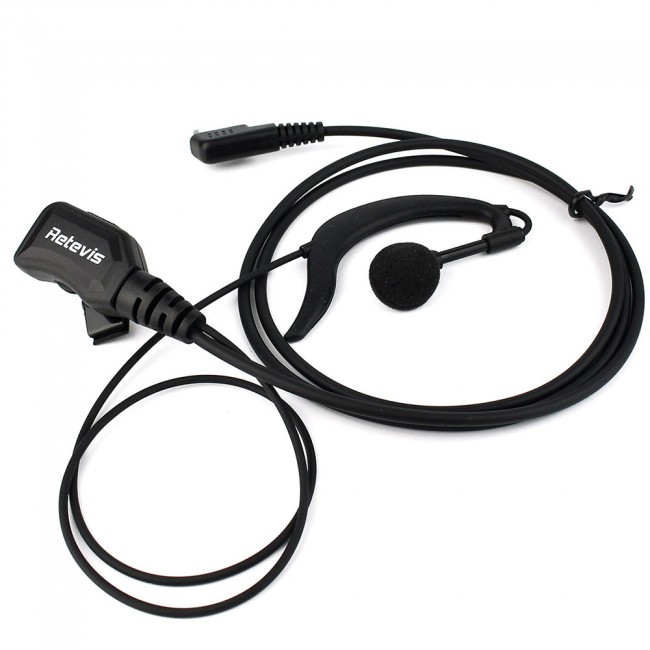

Căști Retevis R-111 G Type cu Control de Volum

Cumpărate tot de pe Amazon, aceste căști PTT funcționează bine cu TH-F7E, pot fi purtate pe urechea stângă sau dreaptă, au rotiță de volum, dar sunetul este puțin înfundat atât pentru microfon cât și pentru cască.

Documentație

Broșură TH-F7E
Broșură TH-F6A
Manual de utilizare TH-F6A/TH-F7
Manual de service TH-F6A/TH-F7 - 2007
Manual de service TH-F6A/TH-F7 - 2001
Supliment manual service TH-F6A/TH-F7 - 2001
Protocol serial TH-F6A/TH-F7
Toate modificările TH-F6A/TH-F7

Modificările mele

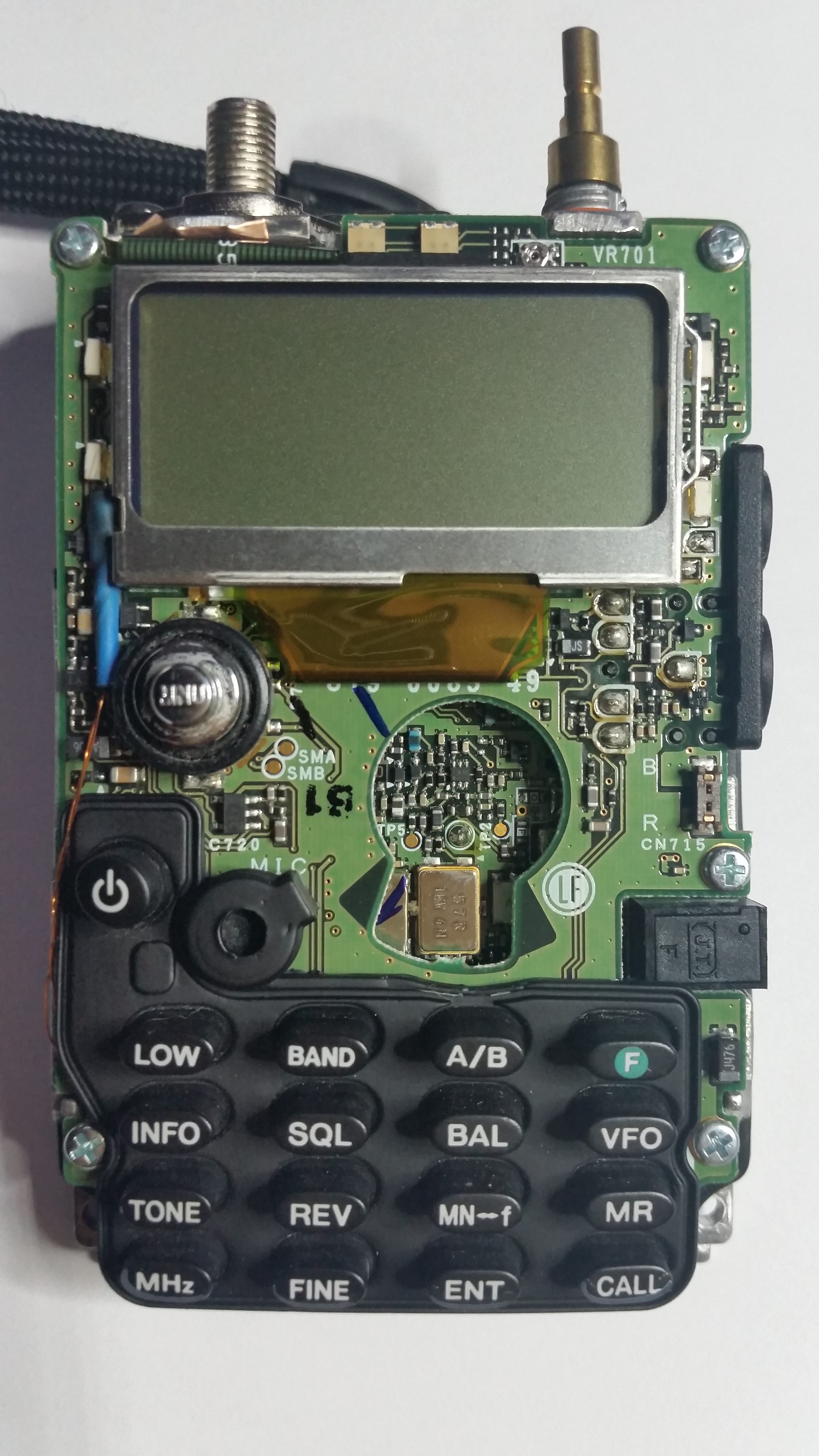

Modificare MARS/CAP

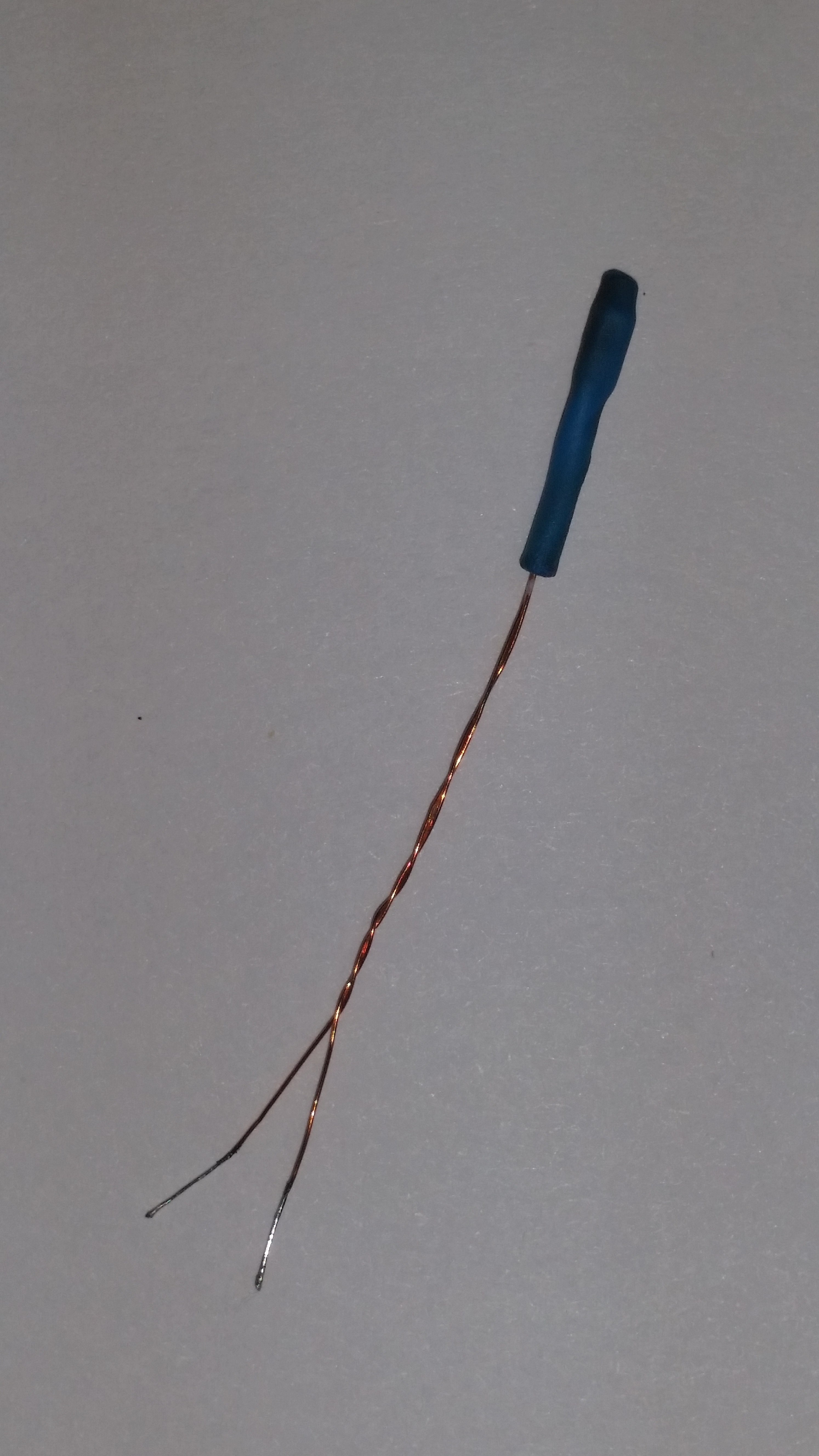

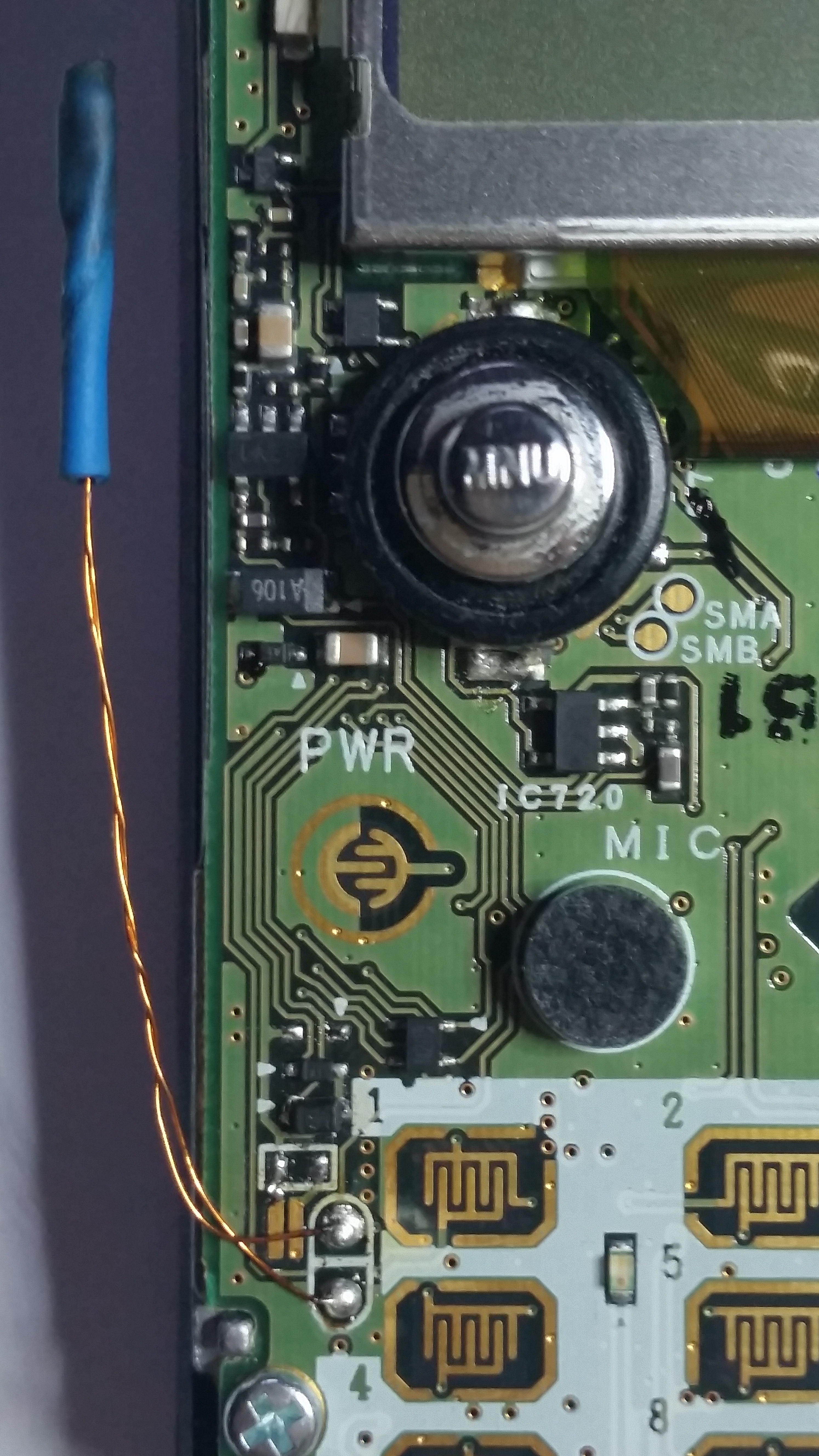

Conform documentației de mai sus (manualul de service și fișierul „all mods”), prin îndepărtarea diodei D704 și rezistenței R701, domeniul de emisie va deveni 137–174MHz și 410–470MHz.

Transformarea TH-F7E în TH-F6A

Această modificare ar trebui să deblocheze emisia pe banda de 220MHz pentru TH-F7E, dar...
Unii spun că TH-F6A și TH-F7E sunt același transceiver, alții spun că TH-F7E are componente lipsă, inclusiv firmware diferit. Am încercat oricum să fac această transformare. Diodea D703, care era liberă implicit, a fost lipită în loc. La prima pornire, transceiver-ul s-a resetat, dar emisia pe 220MHz tot nu a funcționat.

Am verificat schema electronică din manualul de service și într-adevăr lipsesc piese între TH-F7E/A și TH-F6A. Nu lipsesc doar condensatori, bobine și rezistențe, ci întregul lanț de amplificare RF pentru banda de 220MHz, inclusiv tranzistorul final de putere. Așadar, nu visați ca mine – TH-F7E/A nu va fi niciodată TH-F6A !!!

Singurul lucru care s-a schimbat a fost domeniul benzii B, care s-a modificat conform tipului TH-F6A, vezi tabelul de mai jos – în rest aproape totul a rămas neschimbat.

Noile limite pentru banda B
1 0.1000–1.7999 MHz
2 1.8000–29.6999 MHz
3 29.7000–53.9999 MHz
4 54.0000–107.9999 MHz
5 108.0000–136.9999 MHz
6 137.0000–173.9999 MHz
7 174.0000–215.9999 MHz
8 216.0000–399.9999 MHz
9 400.0000–469.9999 MHz
10 470.0000–805.9999 MHz
11 806.0000–1299.9999 MHz

Meniul de service

Meniul de service este folosit pentru a regla/deregla modulația, offset-ul BFO, S-metru, puterea RF etc. Pentru a accesa modul Service Menu, este necesar să se închidă un contact intern. Este destul de incomod sau chiar nepotrivit să deschizi transceiverul de fiecare dată când vrei să intri în meniul de service, așa că, inspirat de alții, am montat un contact reed intern care poate fi activat de la distanță cu un magnet, vezi imaginile de mai jos:

În primul rând, te rog să citești documentația, în special Manualul de Service. Nu îmi asum nicio responsabilitate pentru eventualele daune aduse transceiverului tău – faci totul pe propriul risc!

Navigarea prin meniul de service se face cu ajutorul joystick-ului: stânga/dreapta pentru a comuta între opțiuni, rotița sau sus/jos pentru a schimba valorile, iar tasta MNU scrie valoarea în EEPROM. Apăsarea tastei LAMP va aprinde lumina și va accesa meniul normal; celelalte taste funcționează normal. Pentru a ieși din meniul de service, transceiverul trebuie oprit.

Nu voi descrie din nou ceea ce este scris în manualul de service, așa că te rog să citești cu atenție documentația!!

Mai jos sunt valorile implicite din meniul de service în cazul meu, dar reține că aceste valori diferă de la un transceiver la altul din cauza toleranțelor componentelor:

Valori implicite Meniu de Service
VOLT:XX :49 Set power supply voltage to 6.5V
435.100 A/B TCXO:4C :4C PLL reference TCXO adjustment
137.000 A BPF:25 f1:25 Band Pass Filter Tune Level
144.000 A BPF:30 f2:30 Band Pass Filter Tune Level
173.995 A BPF:4C f3:4C Band Pass Filter Tune Level
0.540 B BPF:23 f1:23 Band Pass Filter Tune Level
0.800 B BPF:57 f2:57 Band Pass Filter Tune Level
1.200 B BPF:C0 f3:C0 Band Pass Filter Tune Level
3.000 B BPF:04 f1:04 Band Pass Filter Tune Level
6.550 B BPF:5D f2:5D Band Pass Filter Tune Level
10.090 B BPF:B8 f3:B8 Band Pass Filter Tune Level
50.100 B BPF:1E f1:1E Band Pass Filter Tune Level
90.100 B BPF:53 f2:53 Band Pass Filter Tune Level
107.900 B BPF:76 f3:76 Band Pass Filter Tune Level
118.100 B BPF:12 f1:12 Band Pass Filter Tune Level
146.100 B BPF:33 f2:33 Band Pass Filter Tune Level
175.900 B BPF:65 f3:65 Band Pass Filter Tune Level
146.050 B USB 2nd:34-25:34 B Band 2nd Local Oscillator -2.5KHz
146.050 B USB 2nd:7E 0:7E B Band 2nd Local Oscillator 0KHz
146.050 B USB 2nd:CA+25:CA B Band 2nd Local Oscillator +2.5KHz
145.800 B BFO:72 CW:FF SSB Offset Frequency CW
145.800 B BFO:BA LS:BA SSB Offset Frequency LSB
145.800 B BFO:11 US:11 SSB Offset Frequency USB
145.200 A FM SQ:XX 1:0F Squelch Threshold and Level 2 Voltage
145.200 A FM SQ:XX 2:08 Squelch Threshold and Level 2 Voltage
434.700 A FM SQ:XX 1:0F Squelch Threshold and Level 2 Voltage
434.700 A FM SQ:XX 2:04 Squelch Threshold and Level 2 Voltage
0.252 B AM SQ:XX 1:FF Squelch Threshold and Level 2 Voltage
0.252 B AM SQ:XX 2:FF Squelch Threshold and Level 2 Voltage
14.100 B AM SQ:XX 1:26 Squelch Threshold and Level 2 Voltage
14.100 B AM SQ:XX 2:1F Squelch Threshold and Level 2 Voltage
51.100 B FM SQ:XX 1:2C Squelch Threshold and Level 2 Voltage
51.100 B FM SQ:XX 2:24 Squelch Threshold and Level 2 Voltage
56.100 B FM SQ:XX 1:FF Squelch Threshold and Level 2 Voltage
56.100 B FM SQ:XX 2:FF Squelch Threshold and Level 2 Voltage
120.100 B AM SQ:XX 1:1E Squelch Threshold and Level 2 Voltage
120.100 B AM SQ:XX 2:1B Squelch Threshold and Level 2 Voltage
145.800 B FM SQ:XX 1:28 Squelch Threshold and Level 2 Voltage
145.800 B FM SQ:XX 2:24 Squelch Threshold and Level 2 Voltage
200.000 B FM SQ:XX 1:28 Squelch Threshold and Level 2 Voltage
200.000 B FM SQ:XX 2:24 Squelch Threshold and Level 2 Voltage
300.000 B FM SQ:XX 1:2E Squelch Threshold and Level 2 Voltage
300.000 B FM SQ:XX 2:28 Squelch Threshold and Level 2 Voltage
438.100 B FM SQ:XX 1:2E Squelch Threshold and Level 2 Voltage
438.100 B FM SQ:XX 2:26 Squelch Threshold and Level 2 Voltage
700.000 B FM SQ:XX 1:2E Squelch Threshold and Level 2 Voltage
700.000 B FM SQ:XX 2:26 Squelch Threshold and Level 2 Voltage
1270.100 B FM SQ:XX 1:3C Squelch Threshold and Level 2 Voltage
1270.100 B FM SQ:XX 2:2E Squelch Threshold and Level 2 Voltage
145.200 A FM SM:XX S1:4E Smeter Level First Segment
145.200 A FM SM:XX S9:65 Smeter Level All Segments
434.700 A FM SM:XX S1:4D Smeter Level First Segment
434.700 A FM SM:XX S9:65 Smeter Level All Segments
0.800 B AM SM:XX S1:7B Smeter Level First Segment
0.800 B AM SM:XX S9:A8 Smeter Level All Segments
14.100 B AM SM:XX S1:77 Smeter Level First Segment
14.100 B AM SM:XX S9:9F Smeter Level All Segments
51.100 B FM SM:XX S1:6F Smeter Level First Segment
51.100 B FM SM:XX S9:9A Smeter Level All Segments
90.100 B WFM SM:XX S1:21 Smeter Level First Segment
90.100 B WFM SM:XX S9:83 Smeter Level All Segments
120.100 B AM SM:XX S1:91 Smeter Level First Segment
120.100 B AM SM:XX S9:A7 Smeter Level All Segments
145.800 B FM SM:XX S1:78 Smeter Level First Segment
145.800 B FM SM:XX S9:99 Smeter Level All Segments
200.100 B WFM SM:XX S1:1D Smeter Level First Segment
200.100 B WFM SM:XX S9:69 Smeter Level All Segments
230.100 B FM SM:XX S1:62 Smeter Level First Segment
230.100 B FM SM:XX S9:89 Smeter Level All Segments
438.100 B FM SM:XX S1:67 Smeter Level First Segment
438.100 B FM SM:XX S9:93 Smeter Level All Segments
500.100 B WFM SM:XX S1:67 Smeter Level First Segment
500.100 B WFM SM:XX S9:93 Smeter Level All Segments
1270.100 B FM SM:XX S1:4E Smeter Level First Segment
1270.100 B FM SM:XX S9:7C Smeter Level All Segments
144.050 A Hi FM P:20 BAf1:20 Transmission Power Hi @ 6V
145.000 A Hi FM P:21 BAf1:21 Transmission Power Hi @ 6V
145.995 A Hi FM P:22:BAf3:22 Transmission Power Hi @ 6V
144.050 A Low FM P:1D BAf1:1D Transmission Power Low @ 6V
145.000 A Low FM P:1C BAf2:1C Transmission Power Low @ 6V
145.995 A Low FM P:1D BAf3:1D Transmission Power Low @ 6V
144.050 A EL FM P:14 BAf1:14 Transmission Power EL @ 6V
145.000 A EL FM P:14 BAf2:14 Transmission Power EL @ 6V
145.995 A EL FM P:14 BAf3:14 Transmission Power EL @ 6V
430.050 A Hi FM P:27 BAf1:27 Transmission Power Hi @ 6V
435.000 A Hi FM P:28 BAf2:28 Transmission Power Hi @ 6V
439.995 A Hi FM P:2B BAf3:2B Transmission Power Hi @ 6V
430.050 A Low FM P:24 BAf1:24 Transmission Power Low @ 6V
435.000 A Low FM P:22 BAf2:22 Transmission Power Low @ 6V
439.995 A Low FM P:24 BAf3:24 Transmission Power Low @ 6V
430.050 A EL FM P:17 BAf1:17 Transmission Power EL @ 6V
435.000 A EL FM P:17 BAf2:17 Transmission Power EL @ 6V
439.995 A EL FM P:17 BAf3:17 Transmission Power EL @ 6V
144.050 A Hi FM P:6F 7f1:6F Transmission Power Hi @ 7.4V
145.000 A Hi FM P:6F 7f2:6F Transmission Power Hi @ 7.4V
145.995 A Hi FM P:70 7f3:70 Transmission Power Hi @ 7.4V
144.050 A Low FM P:20 7f1:20 Transmission Power Low @ 7.4V
145.000 A Low FM P:20 7f2:20 Transmission Power Low @ 7.4V
145.995 A Low FM P:20 7f3:20 Transmission Power Low @ 7.4V
144.050 A EL FM P:14 7f1:14 Transmission Power EL @ 7.4V
145.000 A EL FM P:12 7f2:12 Transmission Power EL @ 7.4V
145.995 A EL FM P:14 7f3:14 Transmission Power EL @ 7.4V
430.050 A Hi FM P:6E 7f1:6E Transmission Power Hi @ 7.4V
435.000 A Hi FM P:73 7f2:73 Transmission Power Hi @ 7.4V
439.995 A Hi FM P:78 7f3:78 Transmission Power Hi @ 7.4V
430.050 A Low FM P:29 7f1:29 Transmission Power Low @ 7.4V
435.000 A Low FM P:28 7f2:28 Transmission Power Low @ 7.4V
439.995 A Low FM P:29 7f3:29 Transmission Power Low @ 7.4V
430.050 A EL FM P:17 7f1:17 Transmission Power EL @ 7.4V
435.000 A EL FM P:16 7f2:16 Transmission Power EL @ 7.4V
439.995 A EL FM P:17 7f3:17 Transmission Power EL @ 7.4V
144.050 A Hi FM P:50 13f1:50 Transmission Power Hi @ 13.8V
145.000 A Hi FM P:52 13f2:52 Transmission Power Hi @ 13.8V
145.995 A Hi FM P:55 13f3:55 Transmission Power Hi @ 13.8V
144.050 A Low FM P:35 13f1:35 Transmission Power Low @ 13.8V
145.000 A Low FM P:37 13f2:37 Transmission Power Low @ 13.8V
145.995 A Low FM P:38 13f3:38 Transmission Power Low @ 13.8V
144.050 A EL FM P:1F 13f1:1F Transmission Power EL @ 13.8V
145.000 A EL FM P:1F 13f2:1F Transmission Powerr EL @ 13.8V
145.995 A EL FM P:20 13f3:20 Transmission Power EL @ 13.8V
430.050 A Hi FM P:65 13f1:65 Transmission Power Hi @ 13.8V
435.000 A Hi FM P:69 13f2:69 Transmission Power Hi @ 13.8V
439.995 A Hi FM P:70 13f3:70 Transmission Power Hi @ 13.8V
430.050 A Low FM P:44 13f1:44 Transmission Power Low @ 13.8V
435.000 A Low FM P:47 13f2:47 Transmission Power Low @ 13.8V
439.995 A Low FM P:4B 13f3:4B Transmission Power Low @ 13.8V
430.050 A EL FM P:26 13f1:26 Transmission Power EL @ 13.8V
435.000 A EL FM P:27 13f2:27 Transmission Power EL @ 13.8V
439.995 A EL FM P:29 13f3:29 Transmission Power EL @ 13.8V
144.050 A Low FM BAL:3C f1:3C DCS Balance
145.000 A Low FM BAL:3B f2:3B DCS Balance
145.995 A Low FM BAL:3C f3:3C DCS Balance
430.050 A Low FM BAL:2C f1:2C DCS Balance
435.000 A Low FM BAL:2B f2:2B DCS Balance
439.995 A Low FM BAL:2A f3:2A DCS Balance
144.050 A Low FM MAX:74 f1:74 Max Deviation
145.000 A Low FM MAX:71 f2:71 Max Deviation
145.995 A Low FM MAX:70 f3:70 Max Deviation
430.050 A Low FM MAX:1E f1:1E Max Deviation
435.000 A Low FM MAX:1D f2:1D Max Deviation
439.995 A Low FM MAX:1C f3:1C Max Deviation
144.050 A Low FM TON:9E f1:9E CTCSS Deviation
145.000 A Low FM TON:97 f2:97 CTCSS Deviation
145.995 A Low FM TON:94 f3:94 CTCSS Deviation
430.050 A Low FM TON:3D f1:3D CTCSS Deviation
435.000 A Low FM TON:3D f2:3D CTCSS Deviation
439.995 A Low FM TON:3B f3:3B CTCSS Deviation
144.050 A Low FM DCS:6E f1:6E DCS Deviation
145.000 A Low FM DCS:6E f2:6E DCS Deviation
145.995 A Low FM DCS:6E f3:6E DCS Deviation
430.050 A Low FM DCS:24 f1:24 DCS Deviation
435.000 A Low FM DCS:24 f2:24 DCS Deviation
439.995 A Low FM DCS:21 f3:21 DCS Deviation
144.040 A Low FM 96:8C f1:8C 9600bps Deviation
145.000 A Low FM 96:86 f2:86 9600bps Deviation
145.995 A Low FM 96:82 f3:82 9600bps Deviation
430.050 A Low FM 96:2C f1:2C 9600bps Deviation
435.000 A Low FM 96:2C f2:2C 9600bps Deviation
439.995 A Low FM 96:2C f3:2C 9600bps Deviation
145.000 A VOX:00 1:00 VOX Sensitivity
145.000 A VOX:00 9:00 VOX Sensitivity

Reține că pentru banda de 220MHz, setările de putere din Meniul de Service pentru 6V, 7.4V și 13.8V sunt toate setate la FF în EEPROM. Programarea acestora nu are niciun efect.
